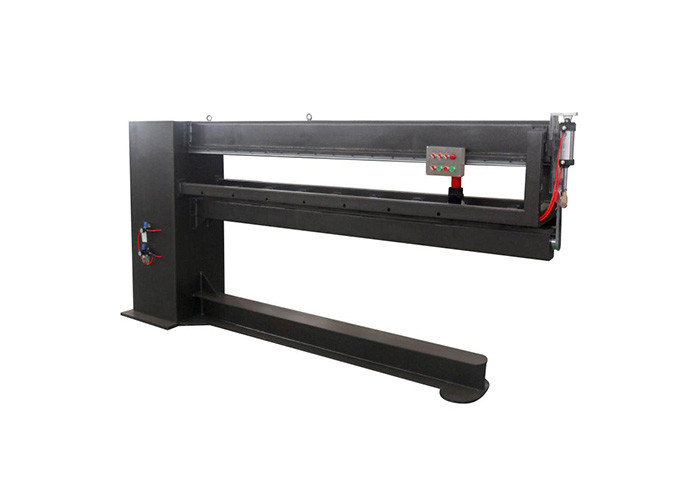

1. Máy Libbing ống bên trong tự động loại mở L2000mm
Mô tả Sản phẩm:
Thiết bị này chủ yếu được sử dụng để gấp một sườn gia cố ở cả hai bên của lỗ ống chân không của máy nước nóng năng lượng mặt trời, và đặt lỗ ống chân không trên một mặt phẳng, làm tăng sức mạnh của lỗ ống chân không thêm 2-3 điểm, và cũng đạt được lỗ ống không bị biến dạng trong quá trình hoạt động, là năng lượng mặt trời Một trong những thiết bị cần thiết cho ngành công nghiệp sản xuất máy nước nóng.

Thông số kỹ thuật:

Tính năng, đặc điểm:
1) Thiết bị được hàn bằng thép tấm và các phần thép khác.
2) Thiết bị sử dụng khí nén để nâng và hạ qua xi lanh làm công suất nén trên và dưới.
3) Thiết bị sử dụng một thiết bị khóa đơn giản, thông qua việc nâng và hạ xi lanh, xi lanh được gắn chặt vào vị trí làm việc trong quá trình làm việc và phôi được rút ra sau khi thiết bị khóa kết thúc.
4) Khi sử dụng, đặt đầu trước của xi lanh vào khe định vị, sau đó nhấn nút lên xuống của xi lanh để nhấn xi lanh và đường ray dẫn hướng sườn, khởi động nguồn cấp động cơ, di chuyển con lăn áp lực, và làm cho máy sườn di chuyển từ phía sau ra phía sau để đến xương sườn. Một mục đích cho đúc.

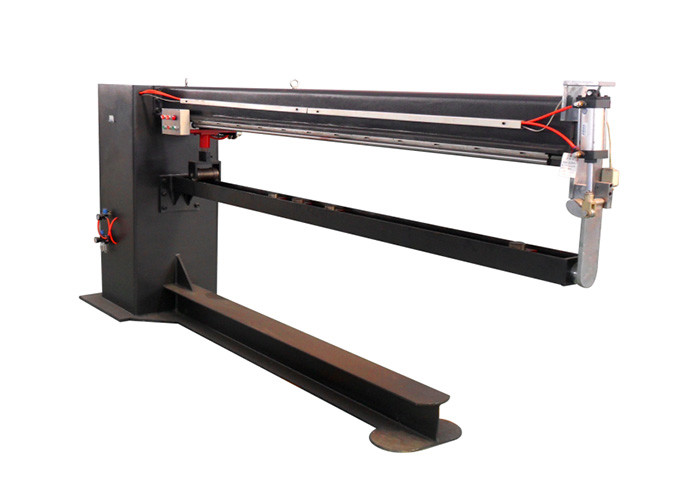

2. L2000mm Một tử cung O không thường xuyên B arrel Ribb ing Machine
Điều kiện làm việc:

Thông số kỹ thuật & yêu cầu:
1) Điện áp định mức: 380VAC 50HZ
2) Công suất định mức: 1,5KVA
3) Chiều cao / chiều rộng gấp: theo yêu cầu của khách hàng, nếu không có yêu cầu đặc biệt, có thể được thực hiện theo yêu cầu thông thường.
4) Áp suất khí nén: 0,25 mMpa ~ 0,6 mMpa
5) Phần điện của thời hạn bảo hành là một năm.
6) Thiết bị có thể nén chặt bể chứa nước đã bị vênh và được hình thành cùng một lúc. Tốc độ làm việc nhanh và đường may bể nước thẳng và nhanh, và vẻ ngoài rất đẹp. Nó là một thiết bị miệng phẳng lý tưởng cho các thùng thùng mỏng khác nhau.

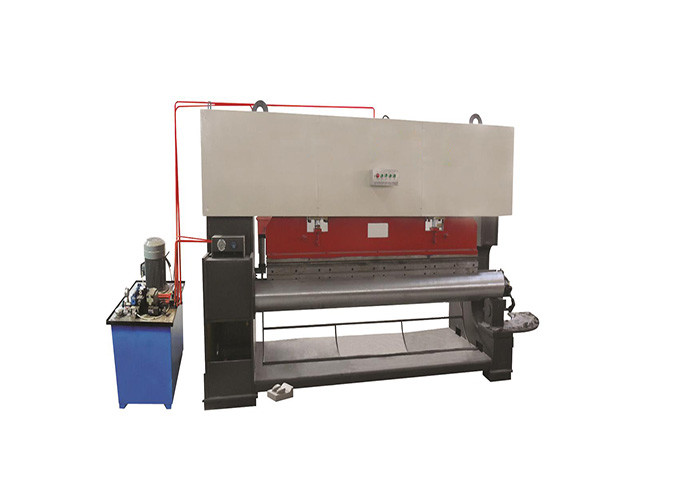

3. L2000mm Một máy cũ F không tưởng
Phạm vi áp dụng:
Thiết bị phù hợp cho tấm ngọc trai, mạ nhôm kẽm, thép không gỉ, tấm fluorotitanium và các vật liệu khác. Nó phù hợp để gấp và ép trong phạm vi L2000mm, và độ dày của phôi là 0,4-1mm. Đường kính xi lanh dao động từ 100 đến 500 mm.

Phương pháp và tiêu chuẩn sản xuất:
1) Khuôn được làm bằng thép công cụ carbon và được xử lý bằng cách hoàn thiện phay và mài. Xử lý nhiệt bề mặt.
2) Thân máy bay được làm bằng thép tấm carbon chất lượng cao hàn Q235, các vật liệu được tinh xảo, để đảm bảo độ cứng của thân máy bay, mức độ biến dạng nhỏ.
3) Máy đúc hẫng được làm bằng 45 thép, và máy tiện lớn và máy mài bên ngoài được sử dụng để xử lý vòng tròn bên ngoài. Khe phay với giàn lớn. Sau khi xử lý nhiệt, ép lạnh, mạ crôm và xử lý xử lý khác. Độ cứng tốt, độ cứng bề mặt cao, chống mài mòn và chống gỉ.
4) Bộ phận hỗ trợ khí nén đúc hẫng, hệ thống ổn, định vị chính xác. Có thể chịu được áp lực đúc hẫng.
5) Cánh tay cân bằng được làm bằng 45 thép và vòng tròn bên ngoài được xử lý bằng một máy tiện lớn. Cánh tay hàn là chính xác, đảm bảo rằng xi lanh được đồng bộ lên và xuống.
6) Các bộ phận khác dựa trên các tiêu chuẩn sản xuất thiết bị quốc gia và được xử lý thông qua nhiều quy trình. Các tiêu chuẩn cụ thể được dựa trên các tiêu chuẩn nội bộ.

Phương pháp và tiêu chuẩn chấp nhận:
Tốc độ làm việc của thiết bị là 15 lần / phút, mỗi thùng cần 4 lần để hoàn thành quy trình (bao gồm ghép hình), tải và dỡ thủ công, hiệu quả công việc cao, ngoại hình đẹp và hiệu suất ổn định. Đây là cạnh gấp lý tưởng cho tất cả các loại thùng thùng mỏng. Thiết bị tích hợp báo chí phù hợp.

Phác thảo làm việc:

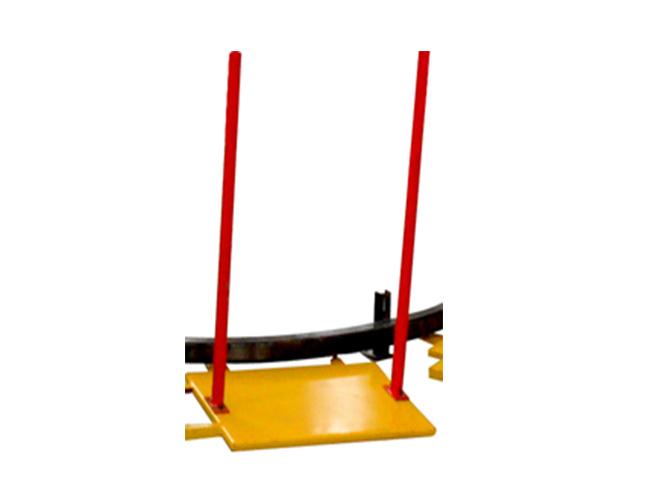

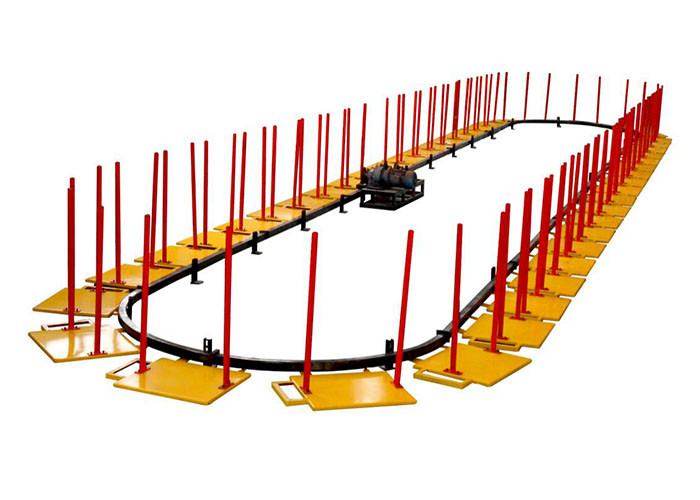

4. Đường F oam hình chữ U
Mô tả Sản phẩm:
Dây chuyền sản xuất là dây chuyền sản xuất bọt năng lượng mặt trời tuần hoàn theo chiều ngang với 18-36 trạm (trạm được xác định). Nó thông qua loại xe hình chữ U và được điều khiển bởi giảm tốc động cơ. Dây chuyền sản xuất chủ yếu bao gồm kẹp thủ công, kẹp thủ công, lái xe theo chu kỳ, (đóng kẹp), sạc thủ công, sưởi ấm và bảo dưỡng chu trình, cắt thủ công và tạo bọt. Dây chuyền sản xuất có thể được tuần hoàn liên tục, cũng có thể hoạt động từng bước, có đặc điểm cấu trúc nhỏ gọn, hoạt động đơn giản, truyền ổn định và hiệu quả sản xuất cao, và được sử dụng rộng rãi trong sản xuất bọt khối mặt trời.

Các thông số kỹ thuật:
1) Hình thức điền: sạc thủ công dọc
2) Môi trường làm đầy: POL + ISO (CFC11 hoặc HCFC141b)
3) Nhịp công việc của dây chuyền sản xuất: khoảng 60 giây (tùy theo mức độ thành thạo của công nhân)
4) Số lượng trạm: 18-36
5) Dung tích khí: 1/2 "(0,5MPa)
6) Nhiệt độ lò: 50 ° C ± 10 ° C
7) Điện dung: khoảng 50KW (380V, 50HZ)
8) Thời gian bảo dưỡng: ≥ 20 phút
9) Lập trình điện được nhập khẩu đầy đủ.
10) Phần điện của thời hạn bảo hành là một năm.
