| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Metalwork |
| Chứng nhận: | CE, ISO, CCC |
| Số mô hình: | 3AV5-12 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | gói ván ép |
| Thời gian giao hàng: | 20 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Người mẫu: | 3AV5-12 | Khả năng phá vỡ: | 20, 25, 31,5, 40KA |
|---|---|---|---|
| Điện áp định mức: | 12KV | Đánh giá hiện tại: | 630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Cuộc sống cơ khí: | 20000 lần | điện áp động cơ: | DC/AC 110V 220V |
| các loại: | có thể rút ra, cố định, gắn bên | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Bộ ngắt mạch chân không trong nhà 3 pha,Bộ ngắt mạch chân không AC 50HZ,Bộ ngắt mạch chân không 12KV |
||

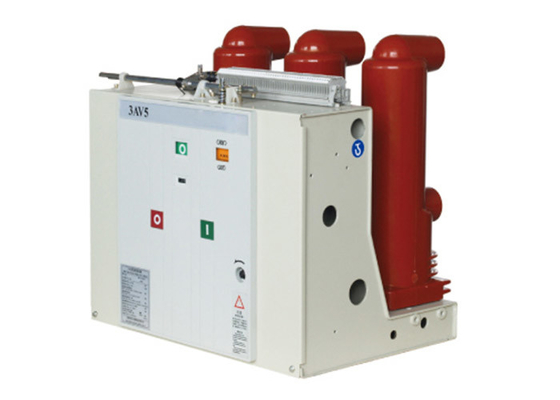

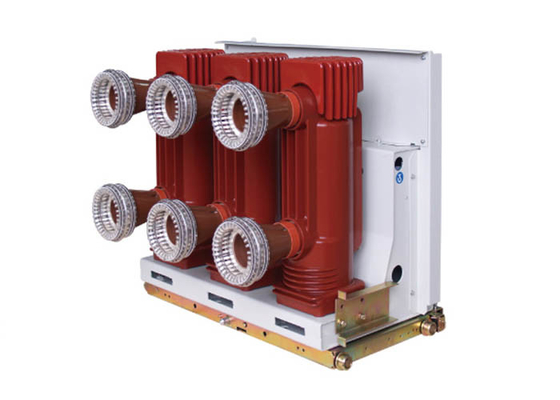

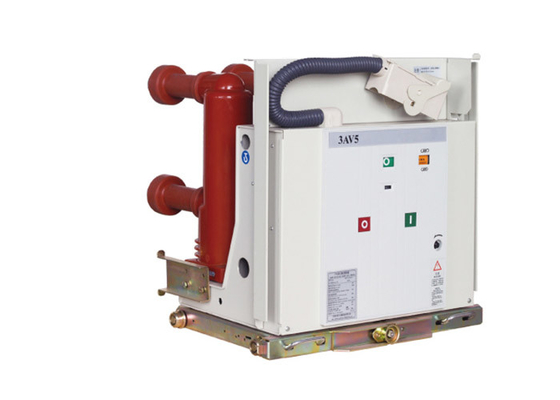

Bộ ngắt mạch 3AV5 là thiết bị đóng cắt điện áp cao trong nhà, phù hợp với điện áp định mức 12 kV, hệ thống điện ba pha tần số 50 Hz, là thiết bị bảo vệ và điều khiển, với độ tin cậy cao, vận hành dễ dàng, bảo trì đơn giản và các đặc tính khác.Bộ ngắt mạch có thể được sử dụng cho thiết bị đóng cắt loại trung gian và thiết bị đóng cắt cố định cũng như biến đổi không dầu.Do những ưu điểm đặc biệt của bộ ngắt mạch chân không, nó đặc biệt thích hợp cho hoạt động thường xuyên cần dòng điện định mức hoặc ngắt dòng điện ngắn mạch nhiều lần.Bộ ngắt mạch chân không 3AV5 có ba chế độ cài đặt: loại cố định, loại chiết xuất và loại gắn bên.Đối với các yêu cầu đặc biệt, vui lòng liên hệ với nhà sản xuất.
Các thông số kỹ thuật:
| Mặt hàng | Đơn vị | Ngày | |||
| Điện áp định mức |
KV |
12 | |||
| Điện áp chịu xung định mức | 75 | ||||
| Điện áp chịu được tần số nguồn ngắn hạn định mức (1 phút) | 42 | ||||
| tần số định mức | Hz | 50~60 | |||
| Dòng điện ngắn mạch định mức | KA | 20 | 25 | 31,5 | 40 |
| Đánh giá hiện tại | MỘT |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Dòng điện chịu được thời gian ngắn định mức | KA | 20 | 25 | 31,5 | 40 |
| Dòng điện chịu được cao nhất định mức | 50 | 63 | 80 | 100 | |
| Dòng điện ngắn mạch định mức (giá trị cực đại) | 50 | 63 | 80 | 100 | |
| Điện áp chịu được tần số nguồn mạch thứ cấp (1 phút) | V | 2000 | |||
| Trình tự hoạt động định mức |
O－0,3S－CO－180S－CO O－180S－CO－180S－CO (tại 40KA) |
||||
|
Dòng điện phá vỡ ngân hàng điện dung đơn/back-to-back được xếp hạng Đặt dòng ngắt
|
MỘT | 630/400 (40KA 800/400) | |||
| Tỷ lệ phần trăm dòng điện một chiều ngắn mạch định mức | ≤35% | ||||
| Thời gian mở (điện áp định mức) | bệnh đa xơ cứng | 20-50 | |||
| Thời gian đóng (điện áp định mức) | bệnh đa xơ cứng | 30-70 | |||
| tuổi thọ cơ học | lần | 20000 | |||
| Thời gian ngắt dòng ngắn mạch định mức | lần | 50 (40KA 30) | |||
| Độ mài mòn tích lũy cho phép của các tiếp điểm động và tĩnh | mm | 3 | |||
| Điện áp hoạt động đóng định mức | v | AC110/220DC110/220 | |||
| Đánh giá mở điện áp hoạt động | v | AC110/220DC110/220 | |||
| Điện áp định mức của động cơ lưu trữ năng lượng | v | AC110/220DC110/220 | |||
| Công suất định mức của động cơ lưu trữ năng lượng | w | 80 | |||
| Khoảng cách mở liên hệ | mm | 11±1 | |||
| tiếp xúc đột quỵ | mm | 3,5 ± 1 | |||
| Thời gian thoát liên hệ | bệnh đa xơ cứng | ≤2 (40KA ≤3) | |||
|
Đóng mở ba pha sự không đồng nhất |
bệnh đa xơ cứng | ≤2 | |||
| Tốc độ đóng trung bình *1 | bệnh đa xơ cứng | 0,9-1,3 | |||
| Tốc độ đóng trung bình*2 | bệnh đa xơ cứng | 0,4-0,8 | |||
| Điện trở mạch chính | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (trên 2500A) |
|||
