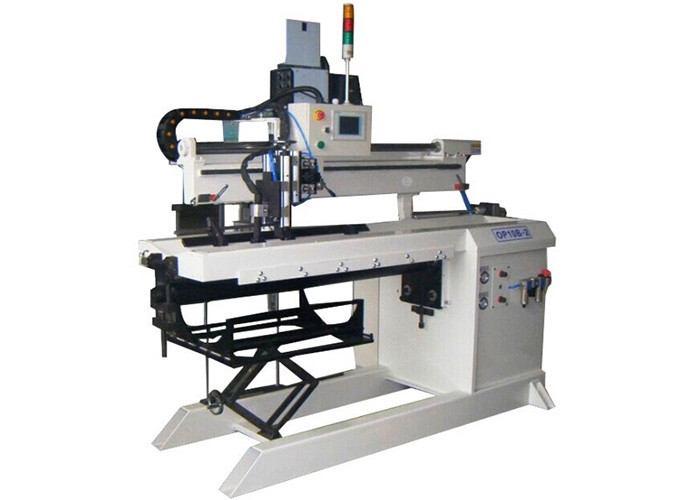

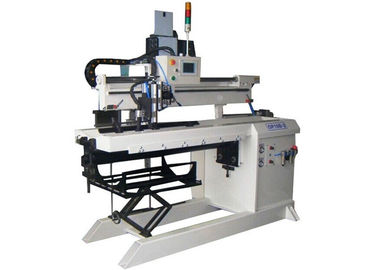

Điều khiển PLC Máy hàn tự động MIG, Máy hàn ống tự động 380V

Máy hàn đơn

• Dòng máy hàn Seam dọc tự động chủ yếu được sử dụng để hàn đường may dọc của tấm mỏng.

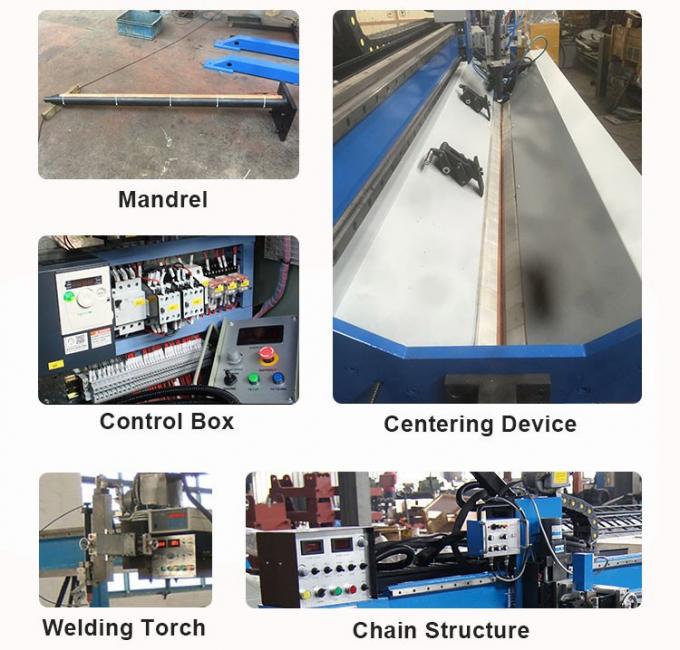

• Nó sử dụng loại đúc hẫng, và nó chủ yếu bao gồm khung, bộ kẹp kiểu ngón tay, trục gá làm mát bằng nước, xe ngựa du lịch, thanh trượt chéo, bộ nạp dây và giá đỡ đèn pin.

• Bộ kẹp kiểu ngón tay sở hữu lực đẩy đặc biệt từ tế bào không khí, áp suất của tế bào không khí được điều chỉnh trong khoảng từ 0 đến 7kg / cm2 và khoảng cách của hai đầu ngón tay trong khoảng từ 5 đến 20 mm để đáp ứng chiều rộng đường hàn khác nhau; Trục gá làm mát bằng nước được thiết kế theo đường kính và chiều dài của chi tiết gia công để đảm bảo độ bền.

• Đỉnh của trục gá được chèn làm mát bằng nước có rãnh để làm mát tản nhiệt. Nó được điều chỉnh chiều cao trục gá để xử lý độ dày vật liệu khác nhau. Beam được trang bị cỗ xe du lịch được di chuyển thẳng bằng đường ray và bộ phận lái xe, tốc độ thay đổi.

Giới thiệu:

1. Kẹp phôi thông qua các thiết bị nén khí nén với các phím, bộ phận cân bằng lực, biến dạng nhỏ của phôi.

2. Áp dụng trong hàn đường nối tuyến tính chất lượng cao, biến dạng thấp. Chẳng hạn như: thùng chứa hóa chất dầu mỏ, máy nước nóng năng lượng mặt trời, máy nước nóng điện, sản xuất ống và hàn công nghiệp ô tô.

3. Với điều khiển PLC, ổ đĩa động cơ DC, điều chỉnh tốc độ vô cấp, hệ thống điều khiển hàn tự động và dao động với một thiết bị tuyến tính cho Tùy chọn.

4. Với vòng bảo vệ khác nhau và rãnh thẳng hàng ở mặt sau của đường hàn, hàn có thể được xuyên 100% và để đảm bảo rằng hàn một mặt với sự hình thành trở lại.

5. Độ dày mảnh hàn là 0,4 ~ 8 mm, tốc độ hàn là 0,2 ~ 2,2m / phút.

Hệ thống hàn đường may tự động dọc có thể sử dụng các quy trình hàn khác nhau, chẳng hạn như hàn; hàn khí bảo vệ, hàn plasma, vv

Thông số kỹ thuật T :

Ứng dụng:

Thiết bị này có thể được sử dụng rộng rãi trong nhiều lĩnh vực để hàn đường may dọc như hàng không, tàu vũ trụ, bình áp lực mỏng, phụ tùng ô tô, thiết bị y tế, trang trí tòa nhà, thiết bị gia dụng, công nghiệp sản xuất máy móc thực phẩm.

1) mỏ hàn khí nén di chuyển lên xuống, chi tiết gia công cố định, đường may phẳng.

2) Định vị và định tâm các miếng làm việc bằng khí nén và nhấn bằng các phím khí nén, vị trí hàn không thể bù.

3) Mỏ hàn có thể lên xuống, trái và phải, tiến và lùi và điều chỉnh góc, để đáp ứng các yêu cầu hàn.

4) Điều khiển của toàn bộ máy là PLC, điều chỉnh tốc độ biến tần AC, đảm bảo độ tin cậy xuất tinh.

5) Thêm dây đeo lưng bằng đồng, đảm bảo hình thành mặt trái.

6) Hình thức hàn có thể được đặt trước, lưu trữ và chuyển giao. Thông qua giao diện người-máy có thể dễ dàng thay đổi tham số và chuyển trạng thái.

Hình ảnh phôi:
