Vôn: | 380V 3 pha 50Hz hoặc Tùy chỉnh | Độ dày Web: | 6-16mm |
---|---|---|---|
Chiều cao web: | 200-1500mm | Độ dày mặt bích: | 6-20mm |
Mặt bích tấm chiều rộng: | 200-800mm | H chiều dài chùm: | 4000-15000mm |
Điểm nổi bật: | h chùm máy lắp ráp,h chùm hàn dòng |

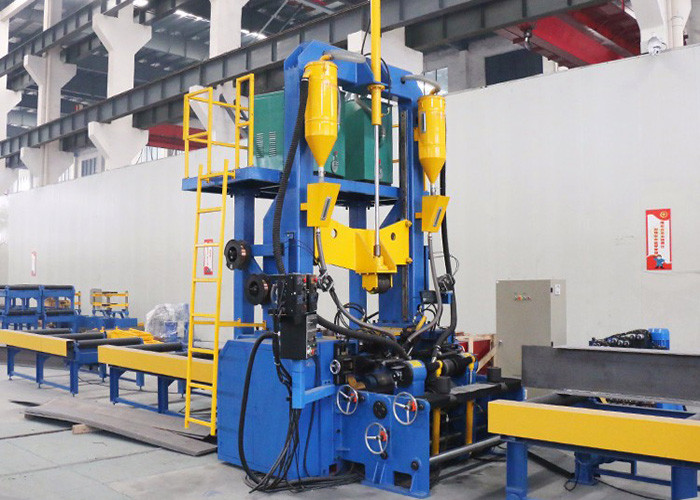

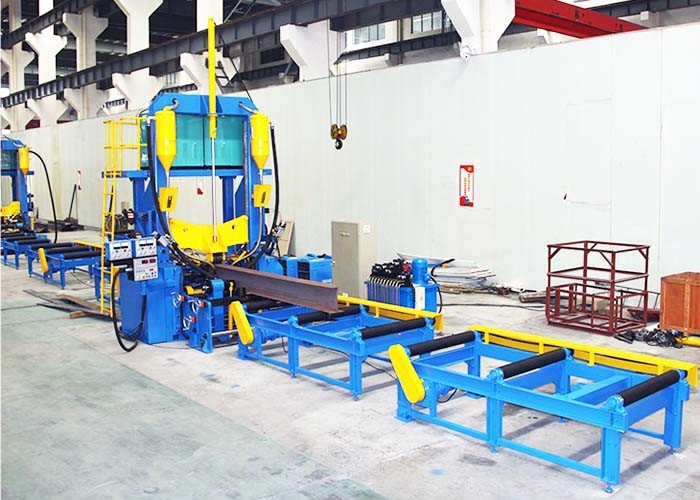

ZHJ0815 Tùy chỉnh H chùm thép hội hàn máy thẳng
Đây là máy đặc biệt để lắp ráp, hàn và làm thẳng chùm H, nó kết hợp ba quy trình vào một máy, do đó cải thiện năng suất, giảm chi phí và tiết kiệm không gian lắp đặt. Nó có thể sản xuất dầm H và chùm T với hiệu quả cao.
Hiệu suất và đặc tính:
1. Các máy lắp ráp chính thông qua cấu trúc lắp ráp nhiệm vụ nặng nề đã áp dụng bằng sáng chế phát minh, tấm web và tấm trung tâm và định vị tự động, để làm cho sự chính xác lắp ráp và hiệu quả cải thiện rất nhiều.
2. Cơ chế sửa chữa ngọn đuốc hàn được thiết lập riêng biệt, nó không chỉ có thể điều chỉnh chiều cao và vị trí di chuyển ngang, cũng có thể điều chỉnh góc của ngọn đuốc hàn theo hai hướng, đảm bảo hình dạng đường may đẹp.
3. Trợ lý máy thẳng có cấu trúc thiết kế đặc biệt, hai con lăn thẳng có thể thẳng phôi tự động dưới đẩy xi lanh dầu, cơ chế thẳng sẽ không chặn đường ngắm trên đường may, nó là thuận tiện để xem điều chỉnh của ngọn đuốc hàn và chất lượng đường may .
4. Lắp ráp máy và hỗ trợ máy thẳng có thể được thải ra và hoạt động riêng.
5. Trợ lý máy thẳng có thể làm việc như máy thẳng nhỏ sau khi tái trang bị.
Các thông số kỹ thuật T :
Chiều cao web (mm) | 200-1500 |
Độ dày Web (mm) | 6-14mm |
Tốc độ thẳng (m / phút) | 0,35-3 |
Chiều rộng mặt bích (mm) | 200-800 |
Độ dày mặt bích (mm) | 6-20mm |
Tốc độ quay trở lại (m / phút) | 3 phút / phút |
Chính máy điện | 13 |
Thông tin chi tiết sản phẩm:
1. các loại khác nhau của loại hàn, nó có thể sử dụng đơn arc đơn dây hàn hoặc đơn arc đôi dây hàn theo yêu cầu của người sử dụng; nó cũng có thể sử dụng hàn hồ quang chìm hoặc hàn bảo vệ khí.
2. Các thiết bị trung tâm mặt bích và tấm web được điều khiển bởi động cơ thủy lực. Được điều khiển bởi bộ giảm tốc, bộ truyền động bánh răng, cần trục vít và vít dẫn, con lăn kẹp có thể xoay tâm và kẹp mặt bích và web để thực hiện định tâm tự động.
3. Hộp điều khiển thợ hàn Lincoln, tần số biến và hệ thống điều chỉnh tốc độ.
4. hộp điều khiển điện và bảng điều khiển hoạt động được đặt riêng biệt, đó là thuận tiện cho hoạt động.
Mẫu vật:
Biến dạng thấp, khoảng cách hàn đẹp.
Chức năng kỹ thuật:
1. Các thiết bị trung tâm mặt bích và tấm web được thúc đẩy bởi động cơ thủy lực. Được điều khiển bởi bộ giảm tốc, bộ truyền động bánh răng, cần trục vít và vít dẫn, con lăn kẹp có thể xoay tâm và kẹp mặt bích và web để thực hiện định tâm tự động.
2. Cơ chế sửa chữa ngọn đuốc hàn được thiết lập riêng biệt, nó không chỉ có thể điều chỉnh chiều cao và vị trí di chuyển ngang, cũng có thể điều chỉnh góc của ngọn đuốc hàn theo hai hướng, đảm bảo hình dạng đường may đẹp.
3. Phần truyền động chính áp dụng giảm tốc động cơ để lái xe, lắp ráp và điều chỉnh tốc độ hàn thông qua điều chỉnh tốc độ biến tần AC, phạm vi điều chỉnh tốc độ là 0,35-3 m / phút.
4. Trợ lý máy thẳng có cấu trúc thiết kế đặc biệt, hai con lăn thẳng có thể thẳng phôi tự động dưới đẩy xi lanh dầu, cơ chế thẳng sẽ không chặn đường ngắm trên đường may, nó là thuận tiện để xem điều chỉnh của ngọn đuốc hàn và chất lượng đường may .
5. Máy lắp ráp và máy trợ lý thẳng có thể được thiết kế và hoạt động riêng.
6. Máy này thông qua hệ thống bôi trơn tập trung, nó có thể đảm bảo rằng các điểm bôi trơn phân tán rộng có thể được bôi trơn tốt, và thực hiện mục đích bôi trơn tốt, giảm mài mòn và kéo dài tuổi thọ của thiết bị.
