Hệ thống hàn Robot 50mA cực đại 24VDC cho kệ siêu thị kim loại 1580g Trọng lượng

Trạm hàn Robotics tự động cho xi lanh áp suất dầu thủy lực

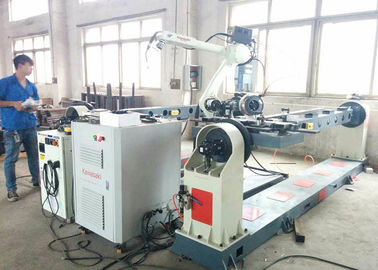

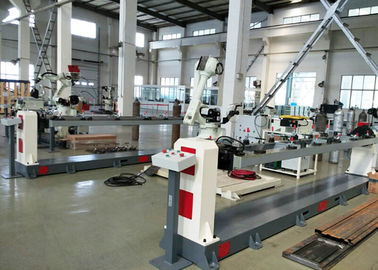

Máy trạm robot hàn hồ quang được thiết kế theo yêu cầu kỹ thuật của miếng hàn. Thiết kế tổng thể là: hệ thống robot hàn hồ quang + định vị hàn + hệ thống máy hàn + bàn điều khiển + hậu cần. Hệ thống chủ yếu là robot kết luận, tủ điều khiển độc quyền, máy hàn, bộ cấp dây hàn, v.v.

Theo các vị trí khác nhau, có thể làm việc ra sơ đồ trạm robot hàn khác nhau. Trên cơ sở yêu cầu kỹ thuật của mối hàn và kết hợp với yêu cầu thực tế của nhà máy, chúng tôi thiết kế sơ đồ xác định minh họa như hình dưới đây.

Trạm hàn hồ quang Robotics có thể hàn tất cả các sản phẩm kim loại hoặc thép, được sử dụng rộng rãi trong ô tô, xe lửa, điều trị y tế, xe đạp điện, xe máy, hàng không, thiết bị xây dựng, v.v.

Trạm hàn hồ quang Robotocs cải thiện hiệu quả sản xuất và chất lượng hàn trong nhiều lĩnh vực công nghiệp rất nhiều và giúp các nhà sản xuất tiết kiệm chi phí lao động.

Robot Robot:

BA series là robot chuyên nghiệp để hàn, hoạt động dễ dàng với thao tác giảng dạy trình diễn đơn giản.

Có màn hình màu cảm ứng LED với hiệu ứng hình ảnh tuyệt vời và thao tác dễ dàng trên thiết bị giảng dạy trình diễn.

Robot được kết nối với máy hàn bằng cáp. Điều kiện hàn có thể được phân loại lưu và một phím để lựa chọn.

Hệ thống định vị hàn:

Khi xem xét cấu trúc, trọng lượng, thời gian lắp đặt và thời gian hàn của sản phẩm, hệ thống đánh bóng hàn sử dụng cấu trúc hệ thống định vị trục kép L.

Hệ thống định vị này có các tính năng sau

• Nó có thể giảm thời gian đi bộ và khoảng cách của người vận hành để tải và dỡ hàng ở một vị trí.

• Quận tải và quận hàn robot được tách ra, có thể đảm bảo an toàn cho người vận hành.

• Sự thiếu hụt là nó cần quay và bao phủ diện tích lớn

Thiết bị chống va chạm :

Vật cố định:

Nếu khách hàng cần thay đổi sản phẩm, không cần thiết phải thay đổi hệ thống định vị. Có thể thiết kế đồ gá tương ứng theo sản phẩm cụ thể và sửa nó trên bộ định vị. Các vật cố định cụ thể cần phải được thiết kế, thực hiện và đặt hàng.

Quá trình hàn:

Quy trình hoạt động cụ thể được thực hiện như sau:

• Để kẹp chi tiết gia công được hàn và định vị trên đồ gá bằng cách sử dụng thiết bị vận thăng có liên quan.

• Xác định vị trí chính xác.

• Nhấn nút bắt đầu trên nền tảng hoạt động, sau đó robot bắt đầu hàn phần công việc.

• Sau khi robot hoàn thành hàn, dỡ bỏ phần công việc hàn và cài đặt một phần công việc mới.

Thành phẩm :
