Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Metalwork
Chứng nhận: CE, ISO, CCC
Số mô hình: HBT- series
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: negotiable
chi tiết đóng gói: Máy tính lớn trong thùng chứa, hộp điều khiển điện trong hộp gỗ dán
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100 bộ mỗi tháng
Trọng lượng: |
100KG-50000KG |
Cách sử dụng: |
Xoay ngang cho hàn |
Đường kính của bảng: |
400-4000mm |
Vôn: |
3 Ph, 380V, 50Hz |
Màu: |
Xanh lam, Xám hoặc tùy chỉnh |
Bảo hành: |
1 năm |
Trọng lượng: |
100KG-50000KG |
Cách sử dụng: |
Xoay ngang cho hàn |
Đường kính của bảng: |
400-4000mm |
Vôn: |
3 Ph, 380V, 50Hz |
Màu: |
Xanh lam, Xám hoặc tùy chỉnh |
Bảo hành: |
1 năm |

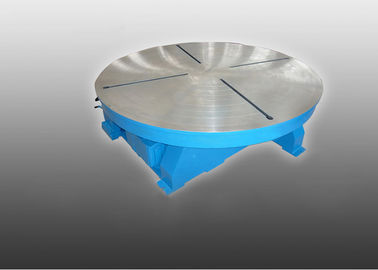

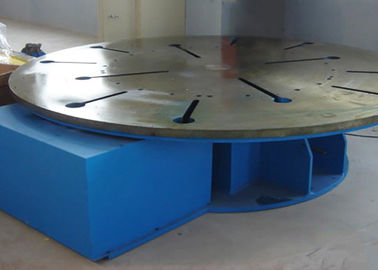

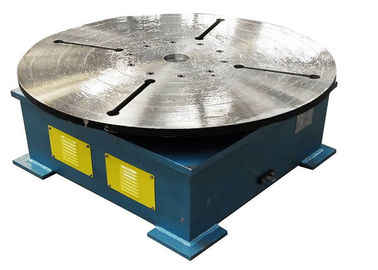

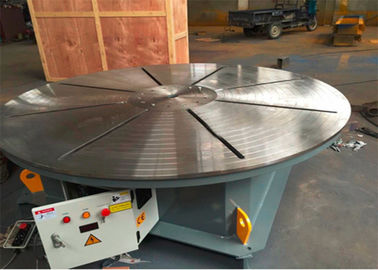

Bàn hàn quay ngang HBT
Chúng tôi có nhiều loại bàn xoay, ví dụ.HB01, HB03, HB10 và vân vân. Ngoài ra chúng tôi có thể thiết kế máy theo của khách hàng phôi. Bạn có thể quyết định tốc độ của lượt.
Tính năng, đặc điểm:
1. Sử dụng cùng với cánh tay robot hàn tự động.
2. Điện áp khác như 220V / 380V 50Hz đều có sẵn.
3. Tốc độ quay là 0,05 ~ 05. rpm trong readout kỹ thuật số trên hộp điện.
4. Hàn Bật Bảng có thể xoay 360 ° bằng điều khiển VFD, vận hành trên hộp điều khiển bằng tay.
5. Kích thước bàn 2000 mm với lỗ đặc biệt ở trung tâm bàn do khách hàng yêu cầu.

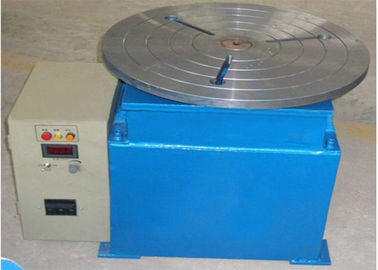

6. Điều khiển là hộp điều khiển từ xa, công tắc chân tùy chọn hoặc góc nghiêng nếu bạn muốn.
7. Với bulông hình chữ T M24, bạn có thể sửa miếng ghép công việc của mình trên bàn để quay và hàn.
Các thông số kỹ thuật:
| Mô hình | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Xếp hạng tải kg | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Xoay vòng / phút tốc độ | 0,1-1 | 0,1-1,1 | 0,1-1 | 0,09-0,9 | 0,08-0,8 | 0,07-0,7 | 0,06-0,6 | 0,06-0,6 | 0,05-0,5 | 0,05-0,5 | 0,04-0,4 | 0,04-0,4 | |
| Tốc độ quay vòng / phút | 2 | 0,8 | 0,5 | 0,4 | 0,3 | 0,2 | 0,14 | 0,14 | 0,14 | 0,14 | 0,10 | 0,10 | |
| Bảng làm việc dia. mm | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
Max.eccentricity khoảng cách mm | 100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Khoảng cách trọng tâm tối đa mm | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Công suất động cơ xoay chiều kW | 0,06 | 0,37 | 0,75 | 1.1 | 1,5 | 1,5 | 2.2 | 3 | 3 | 4 | 4 | 5,5 | |
| Nghiêng động cơ điện kW | 0,18 | 0,55 | 1.1 | 1,5 | 2.2 | 3 | 4 | 4 | 5,5 | 7,5 | 7,5 | 11 | |
| Xoay vòng dia. Ở 90 ° mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| Thứ nguyên | L mm | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H mm | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B mm | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Trọng lượng thiết bị kg | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Tốc độ điều chỉnh cách | Tốc độ Revote là VFD (COMMON BREAK MOTOR) | ||||||||||||
| Tốc độ nghiêng được cố định (Động cơ phanh thông thường) | |||||||||||||
Ứng dụng:
1. bình áp lực
2. Ngành sản xuất ống
3. Chế tạo điện gió
4. Chế tạo bồn chứa hóa chất & nhiên liệu
5. Bất kỳ công việc hình trụ nặng nào
