| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Metalwork |
| Chứng nhận: | CE, ISO, CCC |
| Số mô hình: | CNC-3000 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | 1 x 20 'GP |
| Thời gian giao hàng: | 40 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Hệ thống CNC: | Hypertherm, Fangling, vv | Nguồn plasma: | Hypertherm, Victor, v.v. |
|---|---|---|---|
| Bộ điều khiển chiều cao: | Hongyuda, Hypertherm, v.v. | Phần mềm lồng: | FastCAM, InteGNPS, v.v. |
| Chế độ cắt: | Huyết tương / khí | Xe máy: | Panasonic |
| Giảm tốc: | Shimpo, Neugart | ||
| Điểm nổi bật: | cnc metal cutting machine,cnc steel cutting machine |
||

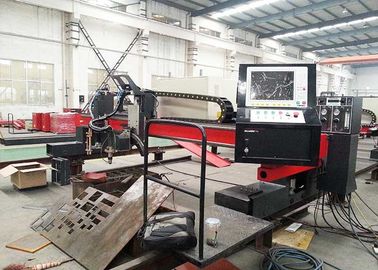

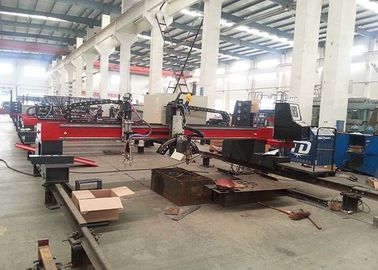

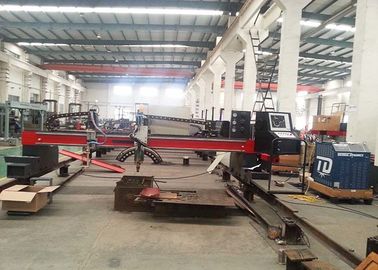

Chế độ ổ đĩa kép bên Máy cắt khí Plasma CNC CNC với Cắt vát Plasma
Máy cắt vát xoay CNC được thiết kế bởi công ty chúng tôi để đáp ứng nhu cầu phát triển đóng tàu. Đèn pin quay thông qua cấu trúc xoay cộng với độ võng, nghĩa là, hướng xoay ngang + 45, hướng dọc lệch + 45. Hợp chất của độ xoay và độ lệch có thể đạt được đường cong hình học bất động và cắt vát có thể thay đổi. Điểm ban đầu của cả xoay ngang và độ lệch dọc là điểm cắt mảnh. Cấu trúc này không chỉ bảo vệ s khỏi cáp quang và khí quản mà còn có thể chồng lên điểm cắt và điểm lệch để không dẫn đến độ lệch của độ cắt. Có các thiết bị căn chỉnh và chống va chạm ban đầu trên đế đèn cắt, theo cách này, đèn cắt plasma hoạt động an toàn hơn.
Tính năng, đặc điểm:
1. Cả hai đầu lái và dầm chéo đều sử dụng kết cấu hàn dầm hộp mà ứng suất của nó đã được giải tỏa, nó có cấu trúc nhỏ gọn, trọng lượng nhẹ, độ cứng tốt, biến dạng nhỏ và vẻ ngoài nghệ thuật.
2. Việc điều khiển chùm đầu cuối chính và di chuyển của mỏ hàn ngang thông qua trình điều khiển và động cơ servo của Nhật Bản điều khiển bộ giảm tốc SHIMPO của Nhật Bản thông qua hộp số truyền động và giá đỡ.
3. Bên của dầm cuối lái xe được trang bị bánh xe dẫn hướng ngang có thể làm cho thanh ray bánh xe dẫn hướng chặt bằng cách điều chỉnh trục lệch tâm của nó, do đó, có thể đảm bảo sự ổn định và chính xác trong toàn bộ quá trình di chuyển.
4. Các thanh dẫn hướng dọc đều được chế tạo bằng rãnh cường độ cao, tất cả các bề mặt tiếp xúc của rãnh đều có gia công chính xác và giá đỡ mài chính xác được lắp đặt bên ngoài đường dẫn.
5. Đường ray dẫn hướng dọc được làm chắc chắn bằng cách nhấn bảng mặt sau tấm và tay áo kết nối, có thể đảm bảo độ thẳng và song song của đường ray.
6. Bộ đánh lửa tự động và bộ điều khiển chiều cao của đèn pin có thể được lựa chọn theo yêu cầu của khách hàng, với thao tác thuận tiện.
Thông số kỹ thuật T :
| Mô hình | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
| Chiều rộng cắt hiệu quả (mm) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
| Chiều rộng theo dõi (mm) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| Chiều dài cắt hiệu quả (m) | Nhỏ hơn 2m so với chiều dài theo dõi | ||||||
| Độ dày cắt (mm) | Ngọn lửa: 5-120 (Tối đa 300mm) Plasma: 1-80 (phụ thuộc vào sức mạnh của plasma). | ||||||
| Thành phần cơ bản | |||||||
| Chế độ cắt | Plasma và Oxy-nhiên liệu / ngọn lửa | ||||||
| Chế độ ổ đĩa | Động cơ servo, hai mặt | ||||||
| Cắt số Torch | Tùy biến | ||||||
| Động cơ lái xe | Panasonic / Yaskawa | ||||||
| Bộ điều khiển CNC | Micro EDGE Pro, EDGE Pro, KP, Burney, ESAB | ||||||

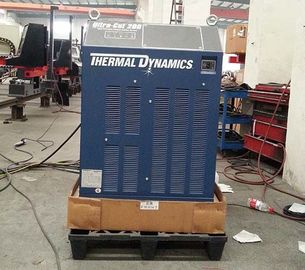

| Năng lượng plasma có sẵn | Hypertherm, Kjellberg, Động lực nhiệt, ESAB | ||||||
| Phần mềm lập trình | Hypertherm ProNest, Hypertherm TurboNest, FASTCAM Professional | ||||||
| Điện áp | 3 × 380V ± 10% 50Hz / theo điều kiện địa phương của người dùng | ||||||
| Ngôn ngữ hoạt động | Đa ngôn ngữ, Cơ bản: Tiếng Anh | ||||||
Chi tiết máy:
 | Cấu trúc thân máy
3. Ổ đĩa đôi thông qua cấu trúc đối xứng. |
 | truyền tải1. Chuyển động của giá đỡ bánh răng không có khe hở tham gia đảm bảo máy chạy trơn tru ở tốc độ cao;2. Hộp giảm tốc: SEW, đầu ra xoắn cao tiếng ồn thấp. |
 | Mô hình ổ đĩa Động cơ AC servo Nhật Bản hoặc Động cơ Stepper Lái xe hai bên. Nhật Bản giảm tốc shimpo hoặc giảm tốc hành tinh công nghệ Đức. |
 | Hướng dẫn đường sắt Chế độ xử lý: Máy mài có độ chính xác cao; Giá đỡ dọc chính xác: 7 lớp; Đơn vị chiều dài: 1.0M hoặc 2.0M. |
 | Hệ thống CNC 1. Màn hình LCD 10,4 inch; Hệ thống CNC thương hiệu Thượng Hải hoặc Mỹ là Optiona l |
