Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Metalwork
Chứng nhận: CE, ISO, CCC
Số mô hình: CNC4-6P500
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: negotiable
chi tiết đóng gói: Hộp gỗ dán
Thời gian giao hàng: 40 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100 bộ mỗi tháng
Cáp động cơ và Servo: |
Cáp Nhật Bản Servo Servo Shield |
Công suất cắt plasma: |
Đâm thép nhẹ 22mm |
Cách lái xe: |
Ổ đĩa đơn |
Loại cắt: |
Huyết tương |
Phần mềm điều khiển: |
Ống FLSK |
Bảo hành: |
1 năm |
Cáp động cơ và Servo: |
Cáp Nhật Bản Servo Servo Shield |
Công suất cắt plasma: |
Đâm thép nhẹ 22mm |
Cách lái xe: |
Ổ đĩa đơn |
Loại cắt: |
Huyết tương |
Phần mềm điều khiển: |
Ống FLSK |
Bảo hành: |
1 năm |

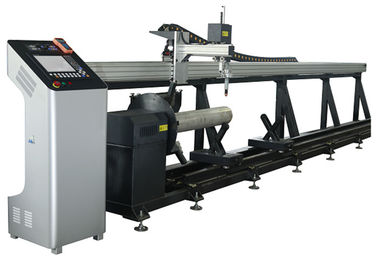

Tube Master 2 trục CNC Plasma Máy cắt ống thép nhẹ với động cơ Panasonic
Thông tin chi tiết sản phẩm:

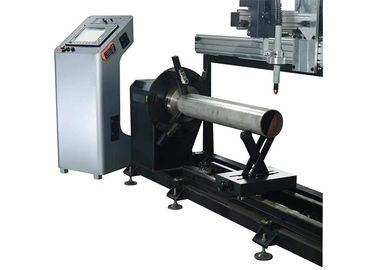

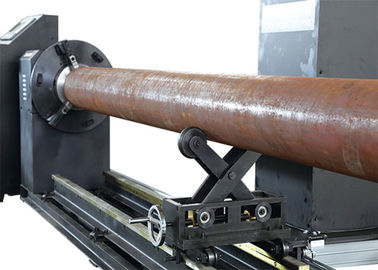

1) Nó được sử dụng thiết kế kiểu giàn, song song với đường ống. Máy kéo với công cụ nâng được cài đặt trên dầm cổng. Việc sửa chữa đường ống bằng hàm chuck, và với những người hỗ trợ đường ống có thể di chuyển và điều chỉnh được trên đường ray và dưới đường ống.
2) Khi cắt, hệ thống điều khiển CNC sẽ điều khiển máy kéo di chuyển và xoay ống, để cắt ống. Toàn bộ máy hoạt động ổn định và có thể được sử dụng lâu dài. Hoạt động dễ dàng và hiệu quả cao.
3) Công việc vừa vặn cho đường kính 50-500mm mà không cần ống vát.
Dữ liệu máy:
Đường kính cắt hiệu quả: | 50-500mm |
Chiều dài cắt hiệu quả: | 6000mm |
Trọng lượng tối đa của đường ống: | 1000kg |
Tốc độ quay định mức: | 0-15 vòng / phút |
Buồng trứng của ống: | ≤2% |
| Số lượng ống stent: | 4 bộ |
| Góc vát tối đa: | Không có chức năng vát |
| Độ chính xác góc xiên: | Không có chức năng vát |
| Khoảng cách nâng đuốc (Z): | ≤210mm |
Độ chính xác làm việc: | ± 0,2 mm / m |
Điều chỉnh nâng và hạ: | Nâng cao điện và điều khiển từ xa (PLASMA THC sẽ kiểm soát chiều cao ngọn đuốc khi cắt) |
Bàn cắt: | Nẹp cắt ống và đồ gá |
Giải quyết an toàn: | Tắc dừng khẩn cấp |
Nguồn điện đầu vào: | Một pha AC220V + 3Phase AC 380V |
Các thành phần cơ bản và đặc điểm kỹ thuật:
Beam mạnh với tản nhiệt, với mối hàn và sau khi xử lý giảm căng thẳng. Điều đó chắc chắn rằng chùm tia mạnh và khó bị biến dạng.
1) Chiều dài đường ray trục X: 7000mm
2) Hệ thống lái trục X: TORCH LENGTH MOVING THEO PIPE HƯỚNG DẪN (động cơ bước với hộp điều khiển và hộp số)
3) Đường kính mâm cặp trục Y: 50-500mm
4) Hệ thống lái trục Y: PIPE ROTATING AXIS (Động cơ servo kỹ thuật số Nhật Bản servo servo 750W với trình điều khiển và hộp số)
5) Hệ thống lái trục Z: Nâng trục lên xuống
6) Di chuyển khí và cáp trục X và Y: Chuỗi cáp công nghiệp nặng
7) Đường sắt trục X: 24kg / m Đường sắt hạng nặng độ nét cao
8) Tủ điều khiển, tủ điện, tủ tần số cao: Với các thành phần của OMRON, SIEMENS, đầu nối dây SCHNEIDER
Yêu cầu điều kiện trang web của máy:
1. Yêu cầu điện áp:
1) 3 × 400v ± 10% / 50Hz, 220v ± 10% / 50Hz
2) Độ ổn định điện áp ba pha nhỏ hơn ± 5%
3) Mất cân bằng điện áp ba pha dưới 2,5%
4) Đề xuất sử dụng nguồn ổn định điện áp.
Lưu ý: Điện trở nối đất ≤10.
2. Nén yêu cầu áp suất không khí (Cắt plasma):
1) Yêu cầu bay khí: 0,9m3 / phút
2) Áp suất khí: 8,3kg / cm2
3) Nhiệt độ điểm sương không vượt quá 5 cent: hàm lượng dầu≤0,003ppm hạt rắn≤0,01micron
4) Đề xuất sử dụng máy nén khí không dầu, máy sấy đông lạnh và siêu lọc (hệ thống không thể có các bộ phận rỉ sét).
3. Đường ống cắt phải có bề mặt nhẵn hình bầu dục có đường kính nhỏ hơn đường kính 5 mm. Đạt tiêu chuẩn ISO.
4. Nhiệt độ làm việc: -10 ° C -45 ° C
Độ ẩm: <90%, không ngưng tụ
Xung quanh: Thông gió, không rung lắc lớn
Cắt mẫu:
