Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Metalwork
Chứng nhận: CE, ISO, CCC
Số mô hình: 2-WE67K-320/6000
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: negotiable
chi tiết đóng gói: Đóng gói đơn giản
Thời gian giao hàng: 60 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100 bộ mỗi tháng
Vôn: |
380V, 3PH, 50HZ hoặc khách hàng |
Vật chất: |
Q235 hoặc Q345 Thép nhẹ |
Áp lực: |
320T |
Chiều dài làm việc: |
6000mm |
Màu: |
Theo yêu cầu của khách hàng |
Hệ thống CNC: |
GIAO HÀNG52 |
Vôn: |
380V, 3PH, 50HZ hoặc khách hàng |
Vật chất: |
Q235 hoặc Q345 Thép nhẹ |
Áp lực: |
320T |
Chiều dài làm việc: |
6000mm |
Màu: |
Theo yêu cầu của khách hàng |
Hệ thống CNC: |
GIAO HÀNG52 |

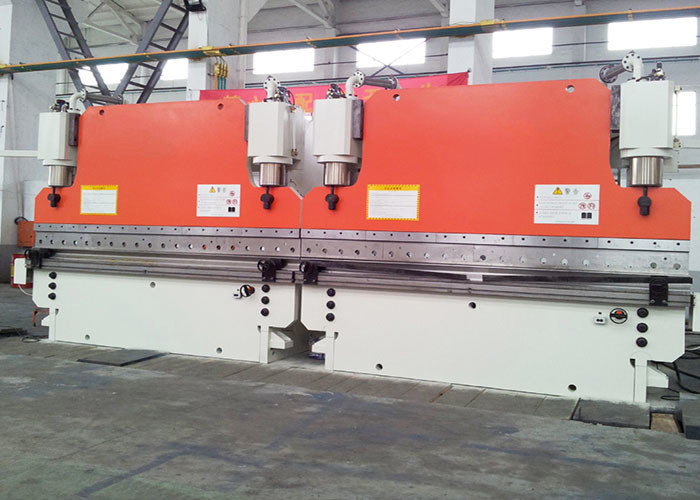

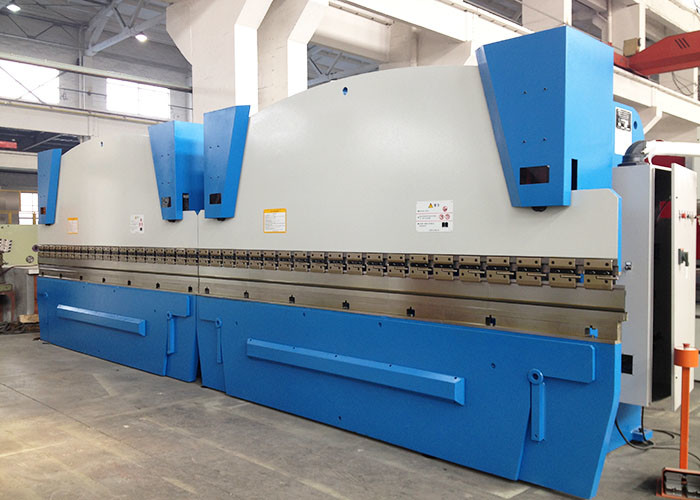

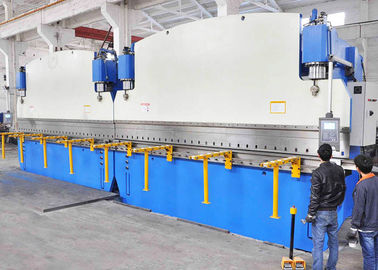

Máy ép CNC Tandem 320 Tấn 6 M Hai máy ép uốn Cnc
Ứng dụng: làm cột đèn và cột buồm cao
| ĐẶC TÍNH KỸ THUẬT | |||
| 1 | Kiểu | Đồng bộ máy đa năng Tandem thủy lực CNC | |
| 2 | Lực lượng lao động | 2X320Ton | |
| 3 | Chiều dài của bàn | 2X6000mm | |
| 4 | khoảng cách giữa các khung | 4800mm | |
| 5 | Họng sâu | 620mm | |
| 6 | Chiều cao mở | 750mm | |
| 7 | Cú đánh | 250mm | |
số 8 | Đang làm việc Tốc độ | Dỡ bỏ | 70mm / giây |
| Đang làm việc | 7,5mm / giây | ||
| Trở về | 75mm / giây | ||
| 9 | Động cơ chính | 2x22kw (nhãn hiệu Siemens) | |
| 10 | Hệ thống CNC | Loại: DELEM DA52 Công ty Delem, Hà Lan 2 (Y1, Y2) | |

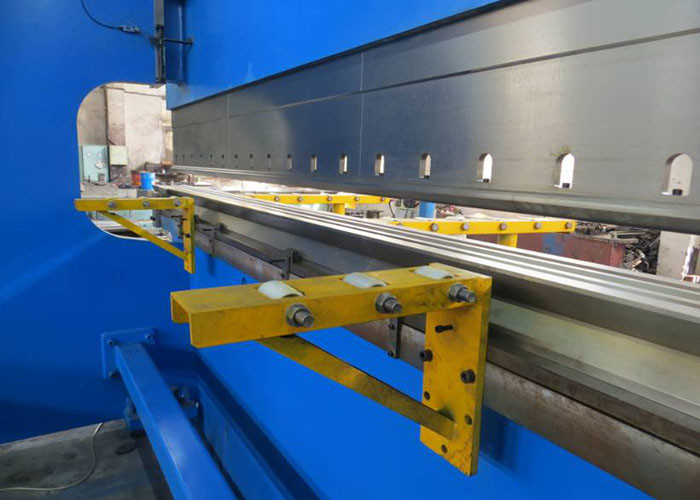

| 11 | Dụng cụ | Với 1 cú đấm và 1 điểm chết khối đa V để tạo ra cột đèn loại hình bát giác OD 60mm tối thiểu. Độ dày giữ dụng cụ lên là 18mm Bàn làm việc với hệ thống mão (hệ thống bù) Với tấm đỡ trước và sau | |
| 12 | Con dấu trong xi lanh | NOK, sản xuất tại Nhật Bản hoặc SFK | |
| 13 | Thành phần thủy lực | BOSCH-Rexroth -, Đức | |
| 14 | Bơm thủy lực | BOSCH-Rexroth -, Đức hoặc Nitch, Nhật Bản | |
| 15 | Cảm biến hiển thị tuyến tính Raster | HEIDENHAIN, ĐỨC | |
| 16 | Các yếu tố điện chính trong tủ | Schneider | |
| 17 | cân nặng | 2x34000 kg | |
| 18 | Kích thước tổng thể (mm) LxWxH | 2x6200x3055x4832 | |
| 19 | Đóng gói: | Có nắp nhựa Máy nên được tháo rời trong quá trình vận chuyển. Kỹ sư của chúng tôi nên đến khách hàng để lắp ráp và điều chỉnh nó. | |
Mục tùy chọn:
| Lựa chọn 1 | Thêm 2 bộ công cụ khoanh tròn và 1 bộ công cụ đáy phù hợp để tạo cực ánh sáng hình tròn hình tròn OD 60mm. Tỷ lệ côn là 11/1000 và 12,5 / 1000. Tổng chiều dài công cụ lên, một là 16m (tỷ lệ 11/1000) và một công cụ khác là 16m (tỷ lệ 12,5 / 1000). Tổng công cụ đáy là 16m (một bên với tỷ lệ 11/1000, một bên là 12,5 / 1000. | |
| Lựa chọn 2 | Kiểu đơn giản Hệ thống dỡ tải bên | |
| Lựa chọn 3 | Đẩy tyoe Hệ thống dỡ tải bên cực nhẹ, |
Lưu ý: Trục Y1, Y2 ------ Hai thang đo tuyến tính được cài đặt ở cả hai phía của ram để điều khiển các xi lanh.
Hiệu suất chính:
1. Khung của máy bao gồm bể chứa, bàn làm việc, vỏ trái và phải và ram. Vì vậy, nó có sức mạnh cao và độ cứng tốt. Ngoài ra cần có rung động để loại bỏ căng thẳng.
2. Hiệu suất làm việc đồng bộ hóa của cả hai máy: Áp dụng van tỷ lệ điện-thủy lực để đảm bảo đồng bộ hóa cả hai máy. Van tỷ lệ được sản xuất bởi công ty BOSCH với hiệu suất rất tốt như ma sát nhỏ giữa các cặp tác động cơ học, bộ khuếch đại điện tử tốt và nam châm điện với lực điều khiển cao và tác động liên tục. Có hai màn hình raster ở hai bên máy để kiểm tra vị trí ram liên tục và đưa tín hiệu trở lại hệ thống điều khiển, sau đó hệ thống điều khiển sẽ điều khiển van thủy lực điện để thực hiện đồng bộ hai xi lanh trên một máy. Bởi vì các trình hiển thị raster được cài đặt vào các tấm CEC, không phải trên các tấm vỏ trực tiếp, độ lệch của ram và khung khi làm việc sẽ không ảnh hưởng đến độ chính xác và kiểm soát của nó. Khi hai máy làm việc cùng nhau, chiết áp vi sai được cài đặt giữa hai máy sẽ chuyển tín hiệu đồng bộ hóa cơ học thành một máy điện tử và đưa trở lại tấm đồng bộ và hệ thống điều khiển. Tín hiệu sẽ được mở rộng bằng bộ khuếch đại BOSCH để điều khiển đồng bộ hóa cả hai máy bằng cách điều khiển van tỷ lệ điện-thủy lực. Vì vậy, sự đồng bộ của hai máy đạt được với độ chính xác cao.
3 Thông qua máy tính, người vận hành có thể giao tiếp với máy. Máy tính có một số ngôn ngữ dịch vụ, tự động tính toán và điều chỉnh lực uốn. Ngoài ra, nó có thể tính toán và kiểm soát điểm chết, điểm thay đổi tốc độ. Các nét (Y1, Y2) của ram có thể tạo độ nghiêng nhỏ để đáp ứng yêu cầu đặc biệt của người dùng.
4 Được trang bị hệ thống hướng dẫn tốt, hệ thống đo lường vị trí và hệ thống cân bằng thủy lực để đáp ứng các yêu cầu của công việc toàn thời gian và công việc lập dị.
5 Đơn vị bù công việc được sử dụng để bù cho độ lệch của máy khi làm việc để đảm bảo độ chính xác của chi tiết gia công.
6 Bề mặt của xi lanh có độ mài mòn và xử lý nhiệt tốt, do đó nó có khả năng bôi trơn tốt và tuổi thọ dài.
