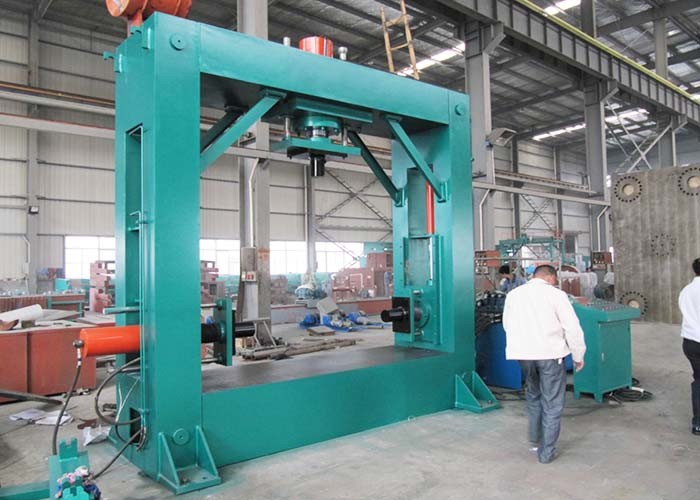

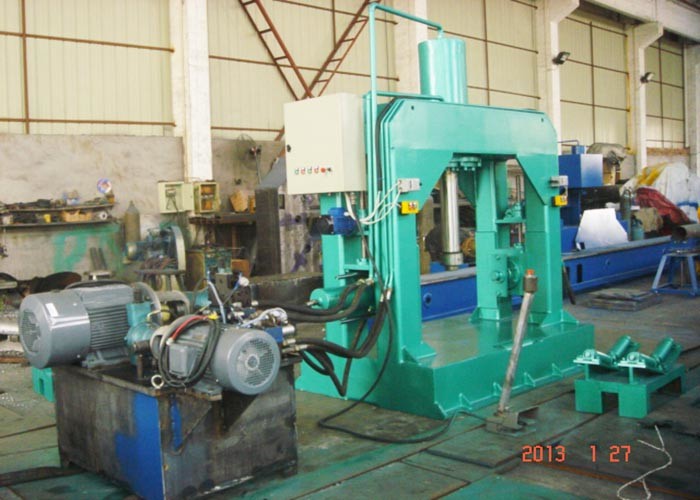

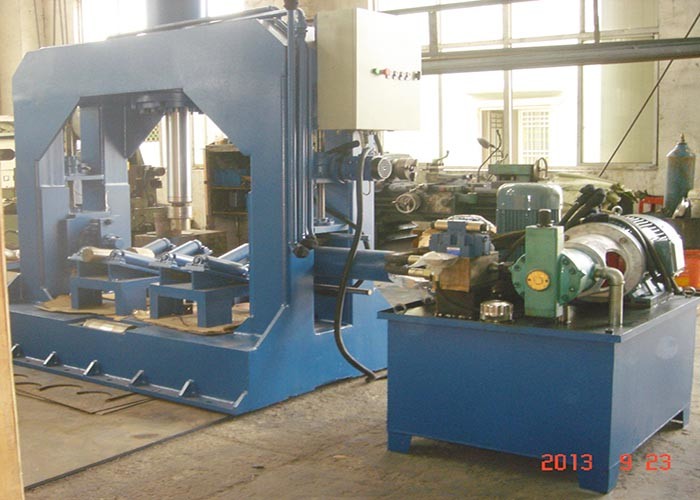

High Mast hội và duỗi thẳng - Máy cực nhẹ Thiết kế đặc biệt cho cột cao
Ứng dụng:
Máy này phù hợp cho quá trình làm cột cao.
Đặc điểm:

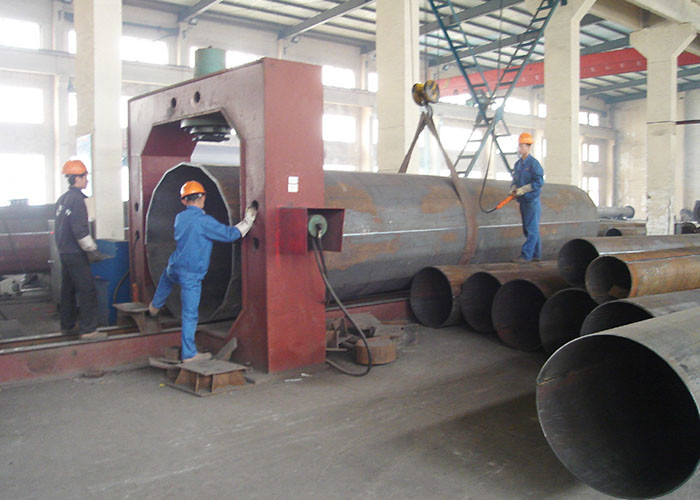

Ba xi lanh thủy lực kẹp hai phần của cột cao và thực hiện quá trình hàn tại chỗ.
Nhấn cột cao để làm cho hình tròn khu vực phía dưới, để lắp ráp mặt bích dưới cùng.
Nhấn cột cao để làm thẳng sau khi hàn hoặc sau khi hàn và quá trình mạ kẽm nhúng nóng.
Các tính năng kỹ thuật chính:
| Không. | Mục | Đơn vị | Giá trị | Giá trị | Giá trị | Giá trị |
| 1 | Mô hình | HJZ-1000 | HJZ-1500 | HJZ-2000 | HJZ-2500 | |
| 2 | Tối đa, đường kính của cực | mm | 1000 | 1500 | 2000 | 2500 |
| 3 | Lực lượng lao động | KN | 1000 | 1200 | 1500 | 1500 |
| 4 | Tối đa đột quỵ | Ừm | 650 | 850 | 850 | 1000 |
| 5 | Khoảng cách tối đa từ que đến bàn làm việc | Ừm | 1150 | 1650 | 2150 | 2650 |
| 6 | Lực đầu ra xi lanh hai bên | KN | 300X2 | 300X2 | 300X2 | 300X2 |
| 7 | Hành trình xi lanh bên | mm | 400 | 600 | 650 | 700 |
| số 8 | Khoảng cách di chuyển từ trên xuống dưới cho xi lanh hai bên | mm | 430 | 600 | 850 | 850 |
| 9 | Áp suất làm việc tối đa | MPa | 25 | 25 | 25 | 25 |
| 10 | Chiều cao trên mặt đất của bàn làm việc | mm | 304 | 350 | 450 | 550 |
| 11 | Khoảng cách bên trong cột | mm | 1450 | 1900 | 2500 | 3000 |
| 12 | Tổng công suất động cơ | kw | 18,5 + 5,5 | 22 + 5,5 | 22 + 5,5 | 22 + 5,5 |
| 13 | Trọng lượng máy | Kilôgam | 4000 | 7000 | 10000 | 13000 |
| 14 | Kích thước tổng thể | mm | 1300 * 1900 * 2400 | 1500 * 3000 * 2500 | 1600 * 3500 * 2800 | 1600 * 4000 * 3500 |
Hiệu suất kỹ thuật:
1. Máy có cấu trúc ba chùm và bàn làm việc, xi lanh chính được lắp đặt ở trung tâm của dầm trên để thực hiện lên xuống. Hai xi lanh bên được lắp đặt trong cột dọc và nó có thể di chuyển lên xuống.
2. Tất cả các hành động là chế độ thủ công, có nghĩa là khi nhấn nút tương ứng, hành động liên quan sẽ được thực hiện và dừng sau khi phát hành, và xi lanh ở hai bên cũng có thể được vận hành riêng rẽ hoặc đồng thời.
3. Hai con lăn hỗ trợ được lắp đặt ở vị trí trước của bàn làm việc, để cực dễ dàng tiến và lùi.
