Xi lanh dầu thủy lực Thiết bị hàn tự động Máy hàn chu vi

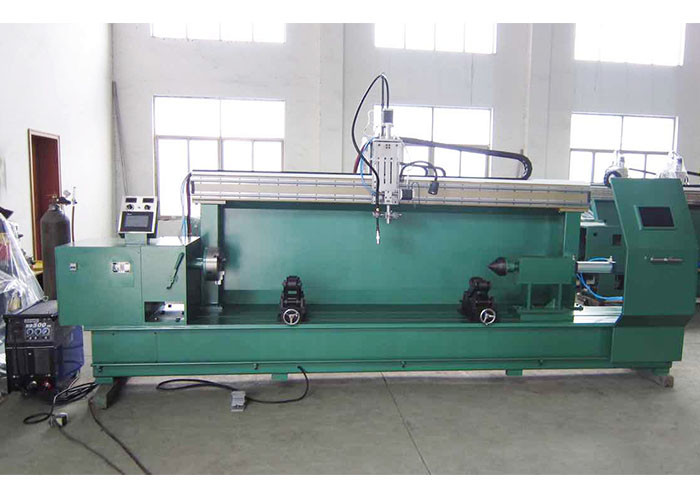

Máy hàn tự động xi lanh dầu thủy lực ngang

Yêu cầu phôi:

1) Đối tượng hàn: hàn xylanh và đáy xi lanh V, hàn hình chữ U, hàn xylanh và hàn mặt bích;

2) Vật liệu: Ống thép ST 52 Nướng và Shank thép SAE 1045;

3) Đường kính xi lanh: ¢ 40 ～ 450 mm;

4) Chiều dài của phôi: 100 ~ 3000mm;

5) Độ dày của xi lanh: 5 ~ 50 mm.

Tổng quan về thiết bị:

Yêu cầu chức năng:

1) Nó thỏa mãn việc hàn mối hàn hình chữ V của xi lanh và đáy của xi lanh, và mối hàn góc giữa xi lanh và mặt bích;

2) Máy hàn chuyên dụng sử dụng chế độ quay phôi và sửa chữa súng hàn; mỏ hàn được trang bị cơ chế điều chỉnh vi mô và thiết bị điều chỉnh góc hai trục, có thể điều chỉnh các góc hàn khác nhau; việc nâng mỏ hàn được điều khiển bởi động cơ, động cơ bước điều khiển súng hàn để xoay; thiết bị đứng đầu ụ thông qua kiểm soát áp suất không khí. Đầu máy sử dụng ba kẹp kẹp. Thiết bị có thể được vận hành tự động, thủ công và bán tự động;

3) Thiết bị sử dụng hệ thống điều khiển lập trình (PLC) để thực hiện quá trình sản xuất tự động.

Các tính năng chính :

1) Quá trình hàn: Hàn CO2 được thông qua, phôi được quay và mỏ hàn được dao động và hàn nhiều lớp.

2) Công suất hàn: cung cấp năng lượng hàn sử dụng máy hàn được che chắn bằng khí cộng với bộ cấp dây.

3) Yêu cầu vị trí hàn: kẹp vị trí ngang, vận hành.

4) Cấu trúc máy đặc biệt: Dụng cụ máy hàn được làm bằng thép carbon, chắc chắn và ổn định. Cơ chế hoạt động và ụ áp suất được đặt ở cả hai đầu của thiết bị. Đầu được cố định và ụ được điều chỉnh.

5) Đầu máy chủ động: Vòng quay phôi được điều khiển bởi động cơ tần số thay đổi + bộ giảm tốc + kẹp ba hàm. Phong trào ổn định và điều tiết tốc độ vô cấp; toàn bộ ụ được dẫn hướng bằng đường ray (chứa các phôi có độ dài khác nhau).

6) Đuôi xe: Phần trên cùng của phần kín áp dụng đầu áp suất không khí.

7) Cơ chế di chuyển mỏ hàn: Áp dụng áp suất không khí để điều khiển nâng mỏ hàn. Đuốc hàn xoay bằng động cơ có khoảng cách nâng tự động giữa các lớp. Kích thước của xoay trái và phải của mỏ hàn có thể được điều chỉnh, có thể được đặt theo nhu cầu sản xuất.

8) Cơ cấu giá đỡ: Khi đường kính của phôi khác nhau bằng cách điều chỉnh độ mở của khung con lăn, tâm vẫn phù hợp với tâm quay.

9) Cửa bảo vệ và thân hộp: Cửa trượt di động được cung cấp ở phía trước, được trang bị kính bảo vệ hàn để quan sát tình trạng hàn và ngăn ngừa bức xạ bảo vệ hồ quang và hàn làm hỏng cơ thể người, tích hợp với cửa, thiết bị trông rất đẹp.

10) Hệ thống kiểm soát áp suất không khí: kính thiên văn đỉnh cao, thiết kế hệ thống phù hợp với tiêu chuẩn quốc gia.

11) Hệ thống điều khiển điện: Bộ điều khiển khả trình (PLC) được sử dụng làm bộ điều khiển chính và điểm đầu ra được bảo vệ bởi rơle trung gian. Màn hình cảm ứng hiển thị của Trung Quốc được sử dụng làm giao diện hộp thoại điều chỉnh tham số. Màn hình cảm ứng có thể đặt điện áp hàn và dòng điện của mỗi lớp. Đặt tốc độ hàn và tốc độ xoay của từng lớp, với chức năng nâng đuốc tự động, chức năng thủ công và tự động.

12) Có thể thực hiện điều chỉnh các đặc điểm kỹ thuật hàn kỹ thuật số đầy đủ trên bàn điều khiển, cài đặt có thể được thực hiện, tốc độ hàn có thể được điều chỉnh liên tục, hiển thị số, cài đặt trước số vòng hàn.

13) Thiết lập riêng biệt tủ điều khiển điện và hộp vận hành, sử dụng dây chuyền bể cáp tiêu chuẩn để lấy dây cáp, ống dẫn khí, vv ..

14) Thiết bị bảo vệ: nếu thiết bị không bình thường, thiết bị sẽ tự động dừng và đứng yên và cuộc gọi được tiếp tục.

15) Màu thiết bị: sơn có màu xanh lam, xanh táo hoặc màu do người dùng chỉ định (người dùng cần cung cấp thẻ màu tiêu chuẩn).

Cấu hình chính:

Hình ảnh phôi hàn:
