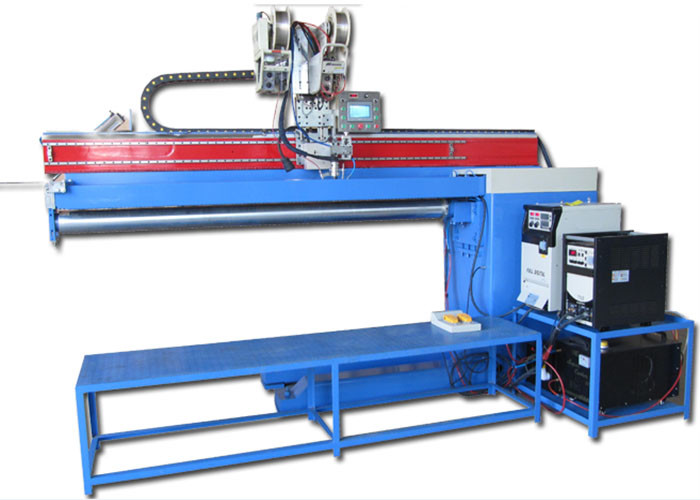

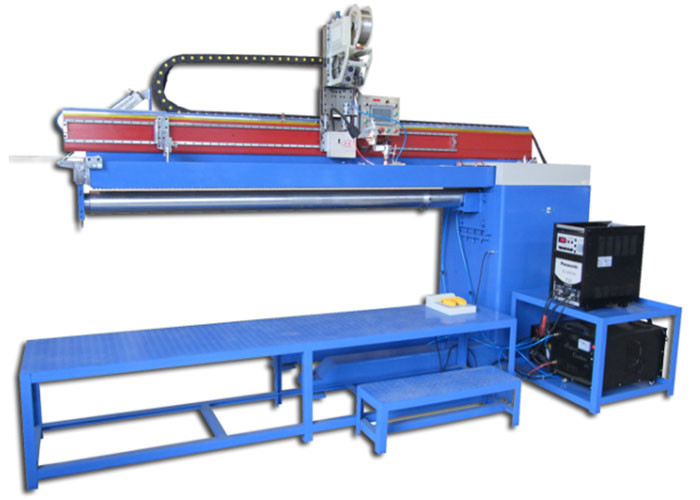

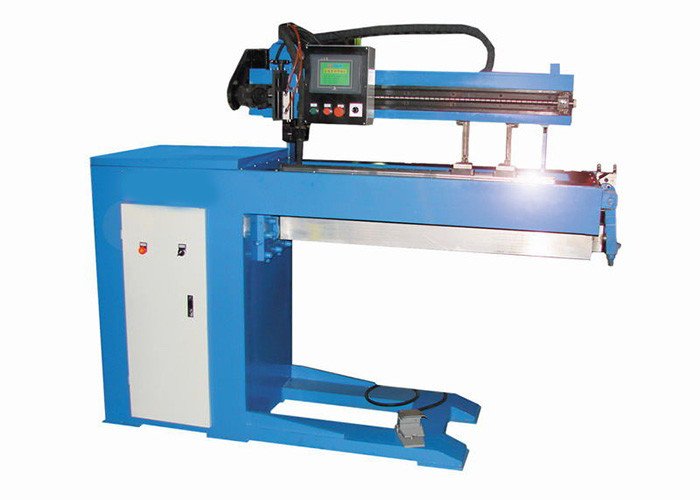

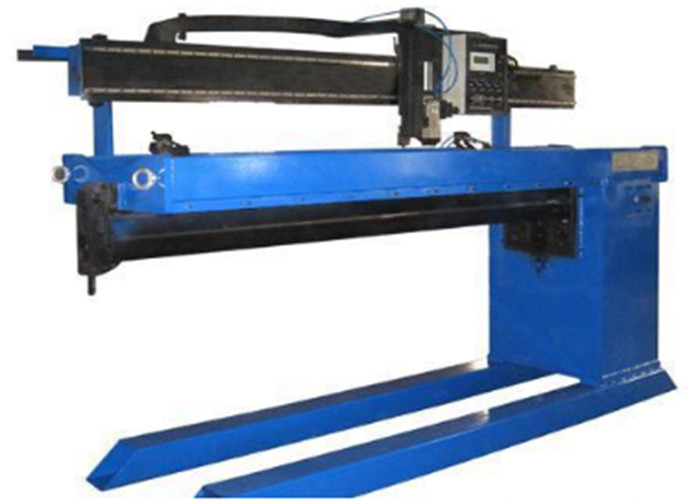

Máy hàn hồ quang tự động Argon theo chiều dọc Seam có hiệu suất cao

Thiết kế mới nhất Máy hàn hàn tự động Argon Arc theo chiều dọc cho thép không gỉ

Thành phần thiết bị:

Thiết bị kẹp chìa khóa khí nén, chân đế, dầm, trục gá, đệm đồng, thiết bị mở cửa trục, đường ray, bộ điều khiển đèn pin chéo, giá đỡ đèn pin và hệ thống điều khiển điện.

Những đặc điểm chính:

Máy hàn nối dọc LSW là thiết bị tiêu chuẩn của công ty chúng tôi. Nó sử dụng thiết bị kẹp chìa khóa để hỗ trợ giữ đồng đều và ổn định và hiệu quả làm mát, giúp loại bỏ nhiệt dư qua đường hàn, để giảm cong vênh và biến dạng của phôi. Chúng tôi có thể hàn một trong hai bên hoặc hai bên và đảm bảo chất lượng hàn hoàn hảo.

Kẹp như vậy được cố định trên đỉnh của cơ sở, đối xứng, làm cho túi khí mở rộng. Thiết bị đòn bẩy áp lực hàng đầu mang lại áp lực tấm chính lên tới 30Kg / c㎡. Hơn nữa, khoảng cách giữa các tấm bên phải được điều chỉnh theo yêu cầu đường may để đáp ứng chiều rộng đường may khác nhau.

Mandrel được thiết kế dưới dạng đường kính khác nhau dựa trên chiều dài đường may khác nhau để đảm bảo độ cứng của nó. Một miếng đồng dẫn điện có chiều rộng nhất định được gắn trên đỉnh của trục gá. Chúng ta có thể xử lý ổ cắm bị biến dạng âm dọc theo trục trung tâm của miếng đồng. Nhiều lỗ nhỏ bên trong, phân bố đều nhau, để bảo vệ khí. Chiều cao dọc của trục gá được điều chỉnh bằng vít để đáp ứng các yêu cầu hàn khác nhau.

Theo dõi, được điều khiển bởi động cơ DC, giải quyết các chùm tia di chuyển với tốc độ không đổi bằng các hướng dẫn và giá đỡ chính xác của Đài Loan Hiwin, để đáp ứng các yêu cầu hàn khác nhau. Chúng tôi có thể điều khiển hoặc điều chỉnh hành trình hàn thông qua công tắc quang điện. Vận chuyển chéo trên đường đua có thể được điều chỉnh ở tất cả các hướng. Thiết bị nạp khí nén tự động trên hướng dẫn trượt có thể nhận ra việc nạp / nạp đèn pin ngay lập tức.

Nó áp dụng điều khiển chương trình PLC với giao diện vận hành máy móc tiên tiến, cung cấp chức năng ổn định và đáng tin cậy.

Cấu hình chi tiết:

Mẫu phôi:
