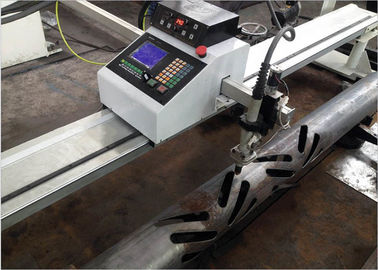

Máy cắt plasma cửa đèn cột ánh sáng CNC
Máy này có thể cắt cả tấm thép cho tấm cơ sở của cột và cửa điện của cột.
Phạm vi ứng dụng và vật liệu:
1) Máy chủ yếu được sử dụng cho một loạt các hệ thống ống và cuối của cắt nóng.
2) Vật liệu dùng cho mảnh: thép carbon thấp, ống đồng và niken ống thép không gỉ với cắt plasma.
3) Cũng có thể cắt tấm thép (cắt tấm cơ sở của cột) (cám CNC / máy cắt plasma), hoàn thành việc thực hiện ngọn lửa, cắt tấm thép plasma, máy cắt cột,đa dụng.
4) Nó phù hợp với hình nón, tám góc cửa cột ánh sáng cắt CNC, cũng có thể cắt ống tròn. hình dạng cắt có thể là vòng tròn, vuông, hình chữ nhật,loại hình elip vv và bất kỳ có thể được vẽ được thiết kế bởi PC.
5) Công suất cắt là plasma tự động. Vì vậy, tốc độ cắt sẽ nhanh hơn nhiều, và chất lượng cắt cạnh tốt hơn so với cắt ngọn lửa.
Điều kiện làm việc của máy:
Nhiệt độ: - 5-40 °C; Độ ẩm 90% hoặc ít hơn;năng lượng 50 hz: 220 v + 10%
TCác thông số kỹ thuật:
| Mã | Đề mục | Dữ liệu |
| 1 | Độ kính ống | Φ=50 ∼350mm |
| 2 | Độ dày tường cắt lửa | δ1=6 ¢50mm |
| 3 | Max. pole length. | L1=14000mm (có thể được mở rộng) |
| 4 | Độ dày cắt plasma | 1-8mm |
| 5 | Trọng lượng ống | 800kg dưới |
| 6 | Tốc độ di chuyển. | V0=10 ∼ 3000 mm/min |
| 7 | Kích thước tấm cắt | 1000mmX3000mm |

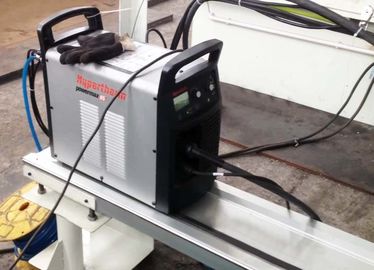

| 8 | Năng lượng plasma | Hoa Kỳ.Hypertherm.Powermax.65 |
Trục di chuyển:
| Trục chuyển động | Trục máy cắt |
| Trục X: | Đòn cột quay |
| Trục Y: | Cắt đuốc di chuyển theo hướng cực. |
| Trục Z: | Cắt lò sưởi nâng lên và xuống. |
| Chiều dài cắt | Tối đa 500mm |
Máy cắt ống thép hình thức truyền và cách cắt:
1) Máy cắt hình thức truyền ống thép: cấu trúc chuck type.

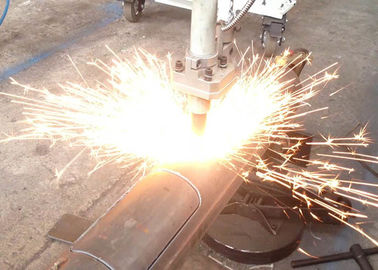

2) Cách cắt: cắt plasma.
3) Tăng đường: đường điện tự động.

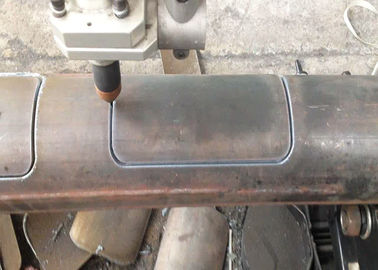

Mẫu cắt:
