Tổng quát:

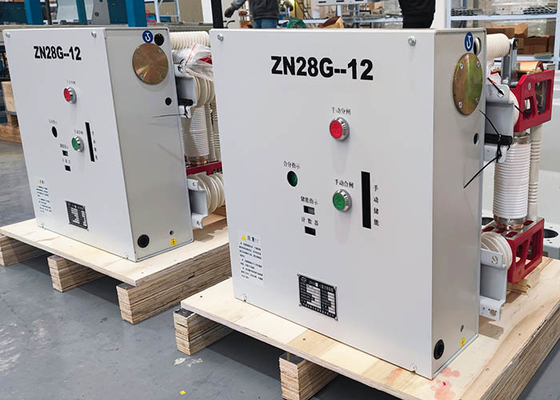

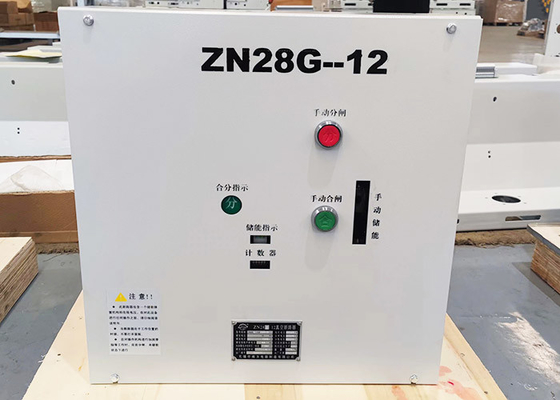

ZN28G-12 bộ ngắt mạch chân không điện áp cao trong nhà AC là một thiết bị chuyển mạch trong nhà với AC ba pha 50HZ và điện áp định số 12KV.Nó được sử dụng để bảo vệ và kiểm soát thiết bị lưới điện và các doanh nghiệp công nghiệp và khai thác mỏ.Do những lợi thế đặc biệt của bộ ngắt mạch chân không, nó đặc biệt phù hợp với hoạt động thường xuyên, hoặc nhiều lần để ngắt dòng mạch ngắn.

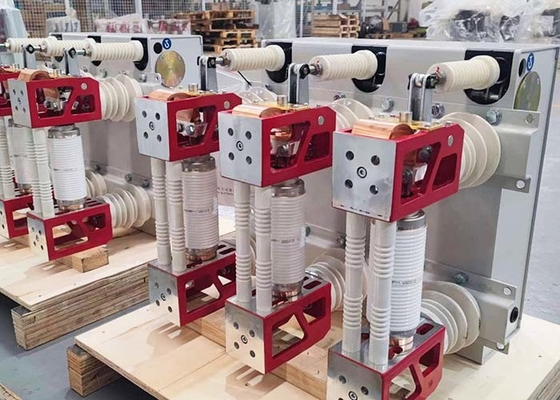

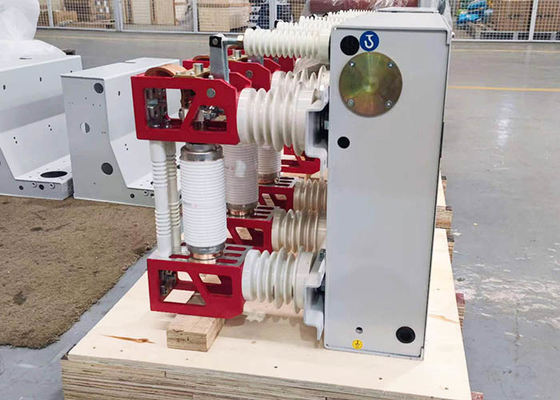

Bộ ngắt mạch chân không có lợi thế của cấu trúc đơn giản và khối lượng nhỏ, và cơ chế hoạt động là loại lưu trữ năng lượng mùa xuân. Nó có thể hoạt động bằng nguồn điện AC hoặc nguồn điện DC,và có thể lắp đặt tối đa ba thiết bị chạy quá dòng.Máy ngắt mạch sử dụng thiết kế tích hợp của cơ chế hoạt động và thân máy ngắt mạch làm đơn vị lắp đặt cố định.Các bộ phận phòng dập cung chân không và các bộ phận cơ chế vận hành được sắp xếp phía trước và phía sauCác cấu trúc tổng thể cách nhiệt composite là dễ dàng để cài đặt, không điều chỉnh và bảo trì ít.
Các thông số kỹ thuật:
| Các mục | Đơn vị | Ngày | |||
| Điện áp định số |
KV |
12 | |||
| Đánh giá xung chịu điện áp | 75 | ||||
| Tần số điện ngắn thời gian định số chịu điện áp (1min) | 42 | ||||
| Tần số định số | Hz | 50 | |||
| Điện cắt mạch ngắn định số | KA | 20 | 25 | 31.5 | 40 |
| Lượng điện | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Đánh giá thời gian ngắn chống điện | KA | 20 | 25 | 31.5 | 40 |
| Điện lượng cao nhất được dung nạp | 50 | 63 | 80 | 100 | |
| Điện điện ngắn định giá (giá trị đỉnh) | 50 | 63 | 80 | 100 | |
| Tần số điện mạch thứ cấp chịu điện áp (1min) | V | 2000 | |||
| Chuỗi hoạt động định danh |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (ở 40KA) |
||||
| Thời gian định danh của dòng mạch ngắn | S | 4 | |||
|
Đánh giá điện ngắt đơn/đánh giá điện ngắt ban công suất Đặt dòng ngắt
|
A | 630/400 | |||
| Tỷ lệ dòng chảy DC cắt ngắn | ≤35% | ||||
| Tốc độ đóng trung bình | m/s | 0.6±0.2 | |||
| Tốc độ mở trung bình | m/s | 1.2±0.3 | |||
| Thời gian mở cửa | ms | ≤ 60 | |||
| Thời gian đóng cửa | ms | ≤ 80 | |||
| Tuổi thọ cơ khí | thời gian | 10000 | |||
| Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | |||
| Độ dày tích lũy mài mòn cho phép của các liên lạc di chuyển và tĩnh | mm | 3 | |||
| Điện áp hoạt động đóng định số | v | AC110/220 DC110/220 | |||
| Điện áp hoạt động mở định số | v | AC110/220 DC110/220 | |||
| Năng lượng định số của động cơ lưu trữ năng lượng | v | AC110/220 DC110/220 | |||
| Khoảng cách mở tiếp xúc | mm | 11±1 | |||
| Vòng đập tiếp xúc | mm | 4±1 | |||
| Thời gian thoát liên lạc | ms | ≤2 | |||
|
3 giai đoạn mở và đóng sự khác nhau |
ms | ≤2 | |||
| Phạm vi phản hồi tiếp xúc mở | ms | ≤3 | |||
| Chống mạch chính | Ω | ≤40 (≤25 ở 40KA) | |||
