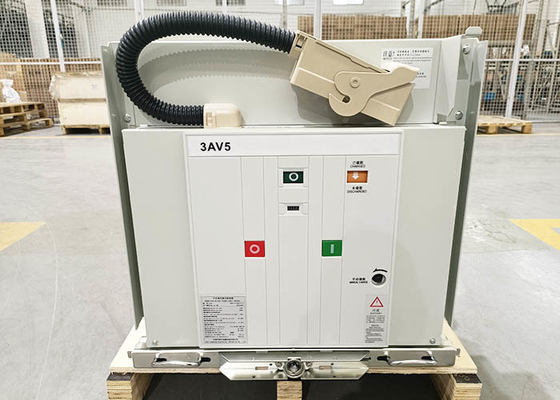

3AV5 series indoor AC high-voltage vacuum circuit breaker là một thiết bị chuyển mạch trong nhà với AC ba pha 50HZ và điện áp định số 12KV. Có ba loại, loại rút,loại cố định và loại gắn bên.

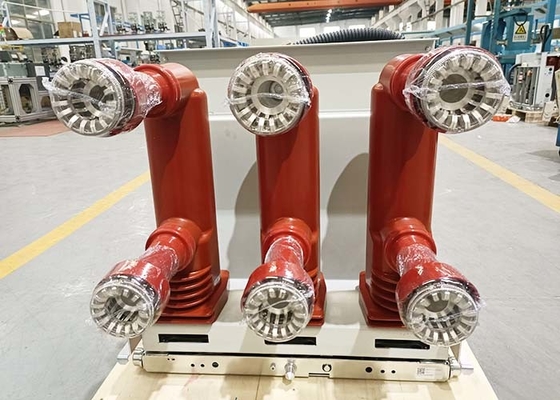

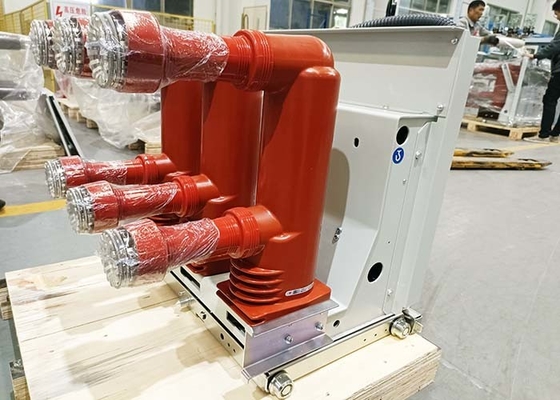

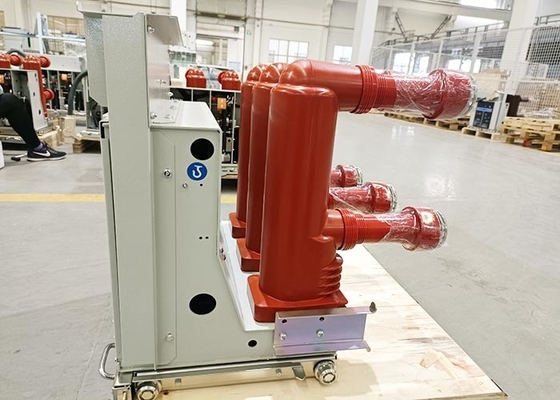

3AV5-12 bộ ngắt mạch chân không điện áp cao trong nhà áp dụng công nghệ cách điện niêm phong rắn của ABB và SIEMENS.Phòng tắt cung chân không và các bộ phận khác của mạch chính được niêm phong bằng vật liệu nhựa epoxy để tạo thành cách điện cao và cột sức mạnh cơ học cao, tránh ảnh hưởng của môi trường hoạt động khắc nghiệt trên cách điện bên ngoài của mạch chính và nhận ra hoàn toàn bảo trì miễn phí.cấu trúc đơn giản, hiệu suất ổn định, cho các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện và trạm phụ như kiểm soát và bảo vệ thiết bị điện, và phù hợp với các nơi hoạt động thường xuyên.
Máy ngắt mạch chân không gắn bên loại 3AV5 sử dụng cài đặt cố định, chủ yếu được sử dụng cho thiết bị chuyển mạch cố định, chẳng hạn như tủ mạng vòng,Trạm phụ loại hộp hoặc các hệ thống cung cấp điện khác nhau không chuẩn. Loop chính áp dụng cột niêm phong rắn, bảng điều hành thu nhỏ, và tiết kiệm không gian trong tủ.
Các thông số kỹ thuật:
| Các mục | Đơn vị | Ngày | |||
| Điện áp định số |
KV |
12 | |||
| Đánh giá xung chịu điện áp | 75 | ||||
| Tần số điện ngắn thời gian định số chịu điện áp (1min) | 42 | ||||
| Tần số định số | Hz | 50~60 | |||
| Điện cắt mạch ngắn định số | KA | 20 | 25 | 31.5 | 40 |
| Lượng điện | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Đánh giá thời gian ngắn chống điện | KA | 20 | 25 | 31.5 | 40 |
| Điện lượng cao nhất được dung nạp | 50 | 63 | 80 | 100 | |
| Điện điện ngắn định giá (giá trị đỉnh) | 50 | 63 | 80 | 100 | |
| Tần số điện mạch thứ cấp chịu điện áp (1min) | V | 2000 | |||
| Chuỗi hoạt động định danh |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (ở 40KA) |
||||
|
Đánh giá điện ngắt đơn/đánh giá điện ngắt ban công suất Đặt dòng ngắt
|
A | 630/400 (40KA 800/400) | |||
| Tỷ lệ dòng chảy DC cắt ngắn | ≤35% | ||||
| Thời gian mở cửa (tăng suất định số) | ms | 20-50 | |||
| Thời gian đóng cửa (đồng điện áp) | ms | 30-70 | |||
| Tuổi thọ cơ khí | thời gian | 20000 | |||
| Thời gian ngắt dòng điện cắt ngắn | thời gian | 50 (40KA 30) | |||
| Độ dày tích lũy mài mòn cho phép của các liên lạc di chuyển và tĩnh | mm | 3 | |||
| Điện áp hoạt động đóng định số | v | AC110/220 DC110/220 | |||
| Điện áp hoạt động mở định số | v | AC110/220 DC110/220 | |||
| Năng lượng định số của động cơ lưu trữ năng lượng | v | AC110/220 DC110/220 | |||
| Sức mạnh định số của động cơ lưu trữ năng lượng | w | 80 | |||
| Khoảng cách mở tiếp xúc | mm | 11±1 | |||
| Vòng đập tiếp xúc | mm | 3.5±1 | |||
| Thời gian thoát liên lạc | ms | ≤2 (40KA ≤3) | |||
|
3 giai đoạn mở và đóng sự khác nhau |
ms | ≤2 | |||
| Tốc độ đóng trung bình *1 | m/s | 0.9-1.3 | |||
| Tốc độ đóng trung bình*2 | m/s | 0.4-0.8 | |||
| Chống mạch chính | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (trên 2500A) |
|||
