| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Metalwork |
| Chứng nhận: | CE, ISO, CCC |
| Số mô hình: | ZN28G-12 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | gói ván ép |
| Thời gian giao hàng: | 20 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Người mẫu: | ZN28G-12 | Khả năng phá vỡ: | 20, 25, 31,5, 40, 50KA |
|---|---|---|---|
| Điện áp định mức: | 12KV | Đánh giá hiện tại: | 630A, 1250A,1600A, 2000A, 2500A, 3150A,4000A |
| Cuộc sống cơ khí: | 10000 lần | điện áp động cơ: | DC/AC 110V 220V |
| cơ chế: | Sạc năng lượng mùa xuân | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Bộ ngắt mạch chân không lên tới 4000A,Bộ ngắt mạch chân không 50KA,Bộ ngắt mạch có khả năng vỡ cao |
||

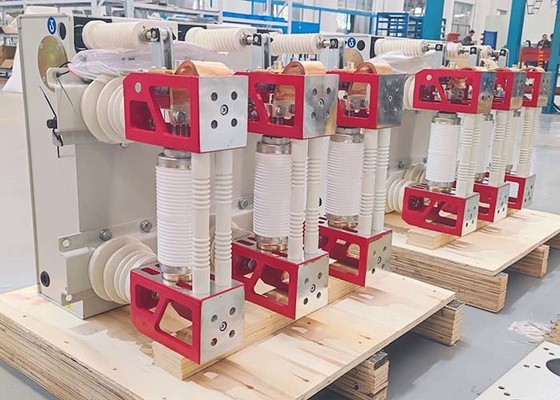

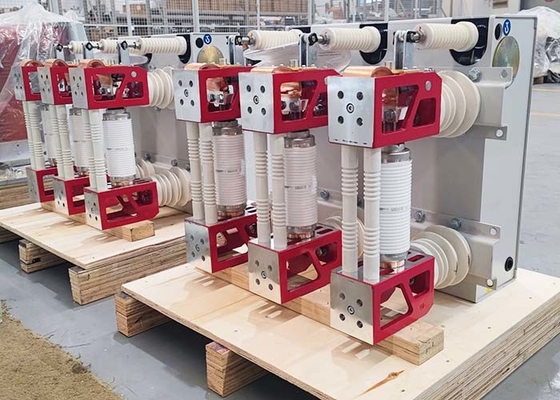

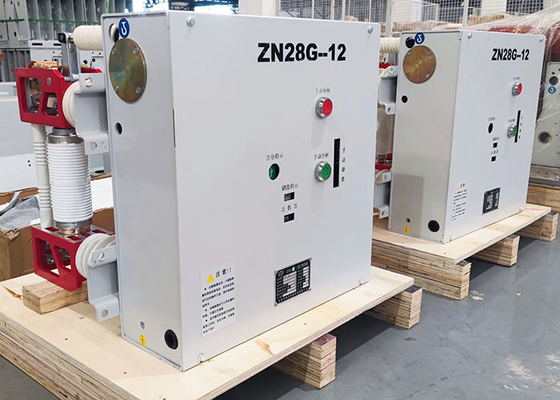

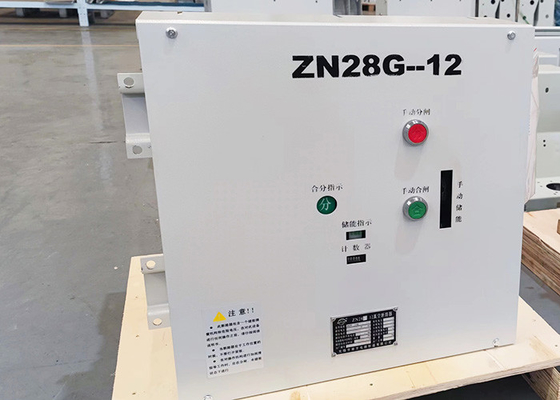

Bộ ngắt mạch chân không điện áp cao AC trong nhà ZN28G-12 là thiết bị chuyển mạch trong nhà với AC 50HZ ba pha và điện áp định mức 12KV.
Tính năng của máy cắt chân không 12KV:
1. Cấu trúc đơn giản, kích thước nhỏvà cơ chế hoạt động là loại dự trữ năng lượng lò xo.
2. Nó có thể được vận hành bằng nguồn điện xoay chiều hoặc nguồn điện một chiều.
3. Cấu trúc complted cách nhiệt hợp chất, kích thước nhỏ, tiếng ồn thấp và lắp đặt dễ dàng.
4. Máng hồ quang bằng gốm và thủy tinh, có hiệu suất cách nhiệt chân không cao và thiết kế đặc biệt, khả năng vỡ cao, độ bền lâu và không gây nguy hiểm nổ.
5. Theo yêu cầu khác nhau của khách hàng, phù hợp với tất cả các loại thiết bị đóng cắt.
Kích thước lắp đặt:
Gắn:
Các thông số kỹ thuật:
| Mặt hàng | Đơn vị | Ngày | |||
| Điện áp định mức |
KV |
12 | |||
| Điện áp chịu xung định mức | 75 | ||||
| Điện áp chịu được tần số nguồn ngắn hạn định mức (1 phút) | 42 | ||||
| tần số định mức | Hz | 50 | |||
| Dòng điện ngắn mạch định mức | KA | 20 | 25 | 31,5 | 40 |
| Đánh giá hiện tại | MỘT |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Dòng điện chịu được thời gian ngắn định mức | KA | 20 | 25 | 31,5 | 40 |
| Dòng điện chịu được cao nhất định mức | 50 | 63 | 80 | 100 | |
| Dòng điện ngắn mạch định mức (giá trị cực đại) | 50 | 63 | 80 | 100 | |
| Điện áp chịu được tần số nguồn mạch thứ cấp (1 phút) | V | 2000 | |||
| Trình tự hoạt động định mức |
O－0,3S－CO－180S－CO O－180S－CO－180S－CO (tại 40KA) |
||||
| Thời lượng định mức của dòng điện ngắn mạch | S | 4 | |||
|
Dòng điện phá vỡ ngân hàng điện dung đơn/back-to-back được xếp hạng Đặt dòng ngắt
|
MỘT | 630/400 | |||
| Tỷ lệ phần trăm dòng điện một chiều ngắn mạch định mức | ≤35% | ||||
| Tốc độ đóng trung bình | bệnh đa xơ cứng | 0,6 ± 0,2 | |||
| Tốc độ mở trung bình | bệnh đa xơ cứng | 1,2 ± 0,3 | |||
| Thời gian mở cửa | bệnh đa xơ cứng | ≤60 | |||
| Thời gian đóng cửa | bệnh đa xơ cứng | ≤80 | |||
| tuổi thọ cơ học | lần | 10000 | |||
| Thời gian ngắt dòng ngắn mạch định mức | lần | 30 | |||
| Độ mài mòn tích lũy cho phép của các tiếp điểm động và tĩnh | mm | 3 | |||
| Điện áp hoạt động đóng định mức | v | AC110/220DC110/220 | |||
| Đánh giá mở điện áp hoạt động | v | AC110/220DC110/220 | |||
| Điện áp định mức của động cơ lưu trữ năng lượng | v | AC110/220DC110/220 | |||
| Khoảng cách mở liên hệ | mm | 11±1 | |||
| tiếp xúc đột quỵ | mm | 4±1 | |||
| Thời gian thoát liên hệ | bệnh đa xơ cứng | ≤2 | |||
|
Đóng mở ba pha sự không đồng nhất |
bệnh đa xơ cứng | ≤2 | |||
| Mở biên độ phục hồi tiếp xúc | bệnh đa xơ cứng | ≤3 | |||
| Điện trở mạch chính | Ω | ≤40 (≤25 ở 40KA) | |||
