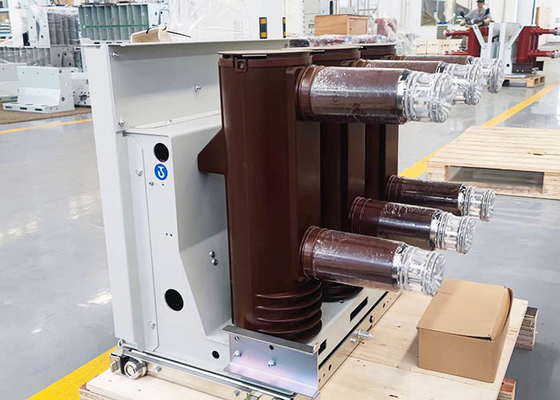

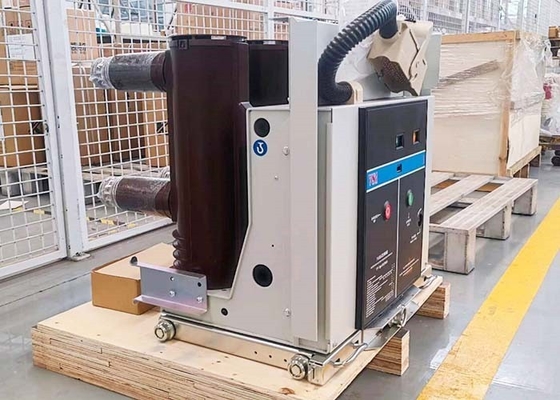

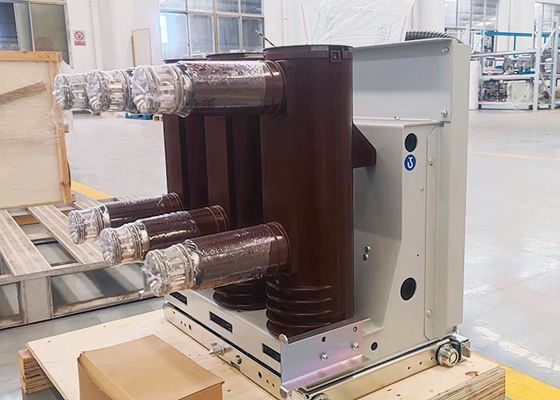

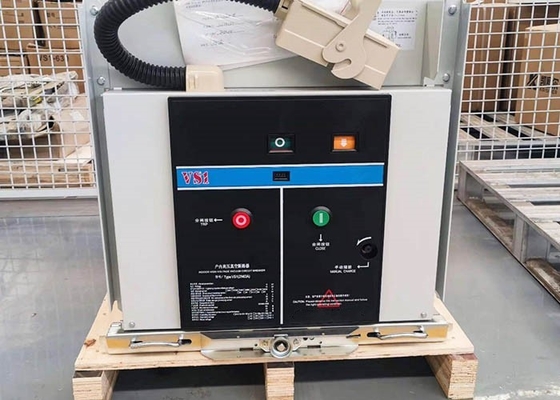

Bộ ngắt mạch chân không cao áp trong nhà VS1-12 (ZN63A) sử dụng dạng cách điện kín và lắp đặt nếp gấp bên trong và bên ngoài trên xi lanh cách điện chính.Khoảng cách leo so sánh của nó đạt tiêu chuẩn của DL.Các đặc điểm tuyệt vời của bộ ngắt mạch như sau: kích thước nhỏ, cách điện đáng tin cậy, không gây ô nhiễm, chống nổ, hiệu suất ổn định, thông số kỹ thuật chính xác, chu kỳ bảo trì dài, v.v.
Bộ ngắt mạch chân không cao áp trong nhà VS1-12 (ZN63A) là bộ ngắt mạch loại cố định được phát triển và thiết kế trên cơ sở loại xe kéo tay VS1.Nó có thể phù hợp với các tủ như XGN2, GG1A và GGX2 và thay thế cầu dao cũ không đủ tiêu chuẩn (ví dụ: cầu dao dầu).Bộ ngắt mạch sở hữu nhiều ưu điểm, chẳng hạn như ít thay đổi, đầu tư thấp, cài đặt dễ dàng và tiết kiệm thời gian.
Các thông số kỹ thuật:
| Mặt hàng | Đơn vị | Ngày | |||
| Điện áp định mức |
KV | 12 | |||
| Điện áp chịu xung định mức | 75 | ||||
| Điện áp chịu được tần số nguồn ngắn hạn định mức (1 phút) | 42 | ||||
| tần số định mức | Hz | 50 | |||
| Dòng điện ngắn mạch định mức | KA | 20 | 25 | 31,5 | 40 |
| Đánh giá hiện tại | MỘT | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1600 2000 2500 3150 4000 |
| Dòng điện chịu được thời gian ngắn định mức | KA | 20 | 25 | 31,5 | 40 |
| Dòng điện chịu được cao nhất định mức | 50 | 63 | 80 | 100 | |
| Dòng điện ngắn mạch định mức (giá trị cực đại) | 50 | 63 | 80 | 100 | |
| Điện áp chịu được tần số nguồn mạch thứ cấp (1 phút) | V | 2000 | |||
| Trình tự hoạt động định mức | O－0,3S－CO 180S－CO | ||||
| Thời lượng định mức của dòng điện ngắn mạch | S | 4 | |||
Dòng điện phá vỡ ngân hàng điện dung đơn/back-to-back được xếp hạng Đặt dòng ngắt | MỘT | 630/400 (40KA là 800/400) | |||
| Dải tụ điện định mức Dòng khởi động | KA | 12,5 (Tần số≤1000Hz) | |||
| Thời gian mở (điện áp định mức) | bệnh đa xơ cứng | 20～50 | |||
| Thời gian đóng (điện áp định mức) | bệnh đa xơ cứng | 35～70 | |||
| tuổi thọ cơ khí | lần | 10000 | |||
| Thời gian ngắt dòng ngắn mạch định mức | lần | 50 (40KA là 30) | |||
| Độ mài mòn tích lũy cho phép của các tiếp điểm động và tĩnh | mm | 3 | |||
| Điện áp hoạt động đóng định mức | v | AC110/220DC110/220 | |||
| Đánh giá mở điện áp hoạt động | v | AC110/220DC110/220 | |||
| Điện áp định mức của động cơ lưu trữ năng lượng | v | AC110/220DC110/220 | |||
| Công suất định mức của động cơ lưu trữ năng lượng | w | 70 | |||
| Thời gian lưu trữ năng lượng | S | ≤15S | |||
| Khoảng cách mở liên hệ | mm | 11±1 | |||
| tiếp xúc đột quỵ | mm | 3,5 ± 1 | |||
| Thời gian thoát liên hệ | bệnh đa xơ cứng | ≤2 (40KA≤3) | |||
Đóng mở ba pha sự không đồng nhất | bệnh đa xơ cứng | ≤2 | |||
| Tốc độ mở trung bình (8 mm phía trước) | bệnh đa xơ cứng | 0,9～1,3 | |||
| Tốc độ đóng trung bình | bệnh đa xơ cứng | 0,5～0,8 (40KA là 0,5～0,9) | |||
| Mở biên độ phục hồi tiếp xúc | bệnh đa xơ cứng | ≤3 | |||
| Điện trở mạch chính | Ω | ≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(trên 2500A) | |||
| Áp suất tiếp điểm đóng | N | 2400±200 (25KA) | |||
| 3100±248 (31,5KA) 4250±250 (40KA) | |||||
