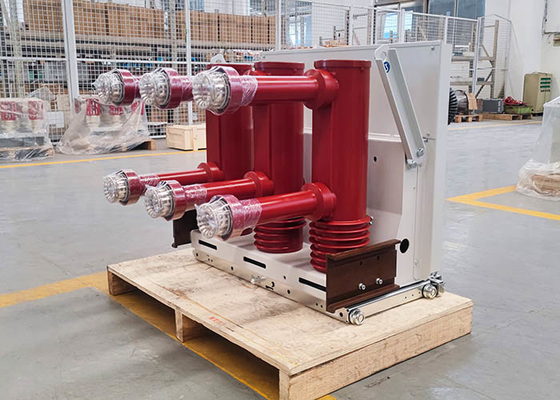

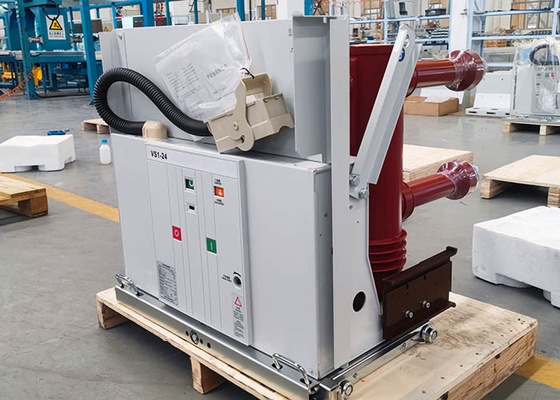

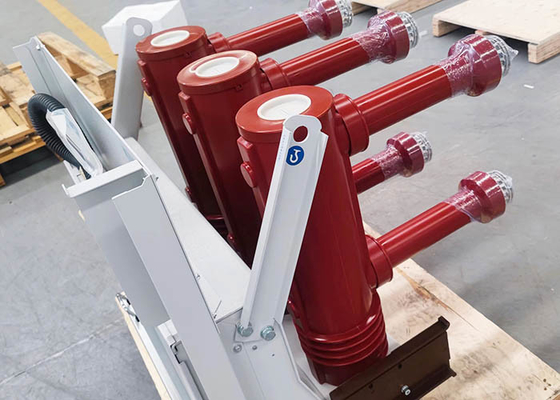

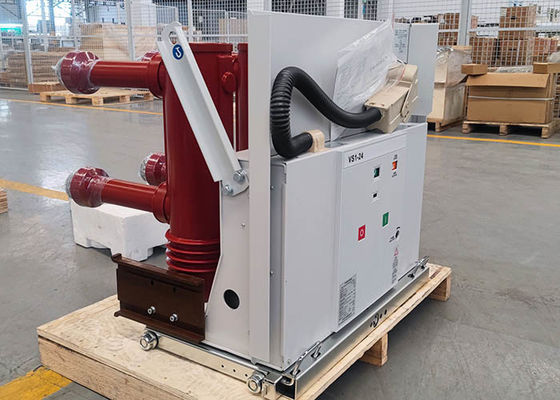

Bộ ngắt mạch chân không điện áp cao trong nhà dòng VS1-24 được cải tiến và thiết kế dựa trên VD4-24 của Công ty ABB của công ty chúng tôi.
1Vòng mạch chính sử dụng cách điện hợp chất.
2. Các chân không cung chute được sản xuất bởi các nhà sản xuất hàng đầu và chúng tôi cũng có thể cài đặt nước ngoài chân không cung chute theo yêu cầu của người dùng.
3. Điện định số: 630A ~ 3150A. Điện cắt ngắn định số: 20K ~ 31.5KA.
4Độ bền cơ học: 20.000 lần.
5Nó đã vượt qua thử nghiệm chuyển đổi điện năng và không có sự khởi động.
6Nó có thể được sử dụng trong khu vực cao nguyên của điện áp 12KV và độ cao 4.500 mét.
Các thông số kỹ thuật:
| Các mục | Đơn vị | Ngày | ||
| Điện áp định số |
KV |
24 | ||
| Đánh giá xung chịu điện áp | 125 | |||
| Tần số điện ngắn thời gian định số chịu điện áp (1min) | 65 | |||
| Tần số định số | Hz | 50 | ||
| Điện cắt mạch ngắn định số | KA | 20 | 25 | 31.5 |
| Lượng điện | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
| Đánh giá thời gian ngắn chống điện | KA | 20 | 25 | 31.5 |
| Điện lượng cao nhất được dung nạp | 50 | 63 | 80 | |
| Điện điện ngắn định giá (giá trị đỉnh) | 50 | 63 | 80 | |
| Tần số điện mạch thứ cấp chịu điện áp (1min) | V | 2000 | ||
| Chuỗi hoạt động định danh | Mở-0.3S-Khép mở 180S-Khép mở | |||
| Thời gian định danh của dòng mạch ngắn | S | 4 | ||
|
Đánh giá điện ngắt đơn/đánh giá điện ngắt ban công suất Đặt dòng ngắt
|
A | 400/400 | ||
| Thời gian mở cửa (tăng suất định số) | ms | 20 ¢50 | ||
| Thời gian đóng cửa (đồng điện áp) | ms | 35 ¢ 70 | ||
| Tuổi thọ cơ khí | thời gian | 10000 | ||
| Thời gian ngắt dòng điện cắt ngắn | thời gian | 20 | ||
| Độ dày tích lũy mài mòn cho phép của các liên lạc di chuyển và tĩnh | mm | 3 | ||
| Điện áp hoạt động đóng định số | v | AC110/220 DC110/220 | ||
| Điện áp hoạt động mở định số | v | AC110/220 DC110/220 | ||
| Năng lượng định số của động cơ lưu trữ năng lượng | v | AC110/220 DC110/220 | ||
| Sức mạnh định số của động cơ lưu trữ năng lượng | w | 70 | ||
| Thời gian lưu trữ năng lượng | s | ≤15S | ||
| Khoảng cách mở tiếp xúc | mm | 14±1 | ||
| Vòng đập tiếp xúc | mm | 3.5±1 | ||
| Thời gian thoát liên lạc | ms | ≤2 | ||
|
3 giai đoạn mở và đóng sự khác nhau |
ms | ≤2 | ||
| Tốc độ mở trung bình (8mm phía trước) | m/s | 1.4±0.2 | ||
| Tốc độ đóng trung bình | m/s | 0.7±0.2 | ||
| Phạm vi phản hồi tiếp xúc mở | ms | ≤2 | ||
| Chống mạch chính | Ω |
≤ 80 ((630A) ≤ 60 ((1250A) ≤40 ((1600 ∼2000A) ≤25 ((trên 2500A) |
||
