| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Metalwork |
| Chứng nhận: | CE, ISO, CCC |
| Số mô hình: | VS1-12KV |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | gói ván ép |
| Thời gian giao hàng: | 20 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| Người mẫu: | VS1-12KV/1250-31.5 | Khả năng phá vỡ: | 31,5KA |
|---|---|---|---|
| Điện áp định mức: | 12KV | Đánh giá hiện tại: | 1250A |
| Cuộc sống cơ khí: | 10000 lần | điện áp động cơ: | DC/AC 110V 220V |
| cơ chế: | Sạc năng lượng mùa xuân | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Bộ ngắt mạch chân không có thể rút trong nhà,Bộ ngắt mạch chân không trong nhà 1250A,Bộ ngắt mạch chân không trong nhà cho thiết bị đóng cắt |
||
Ứng dụng:
Đối với các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện, trạm biến áp và các hệ thống truyền tải và phân phối khác để kiểm soát và bảo vệ các cơ sở điện, và thích hợp cho những nơi hoạt động thường xuyên.

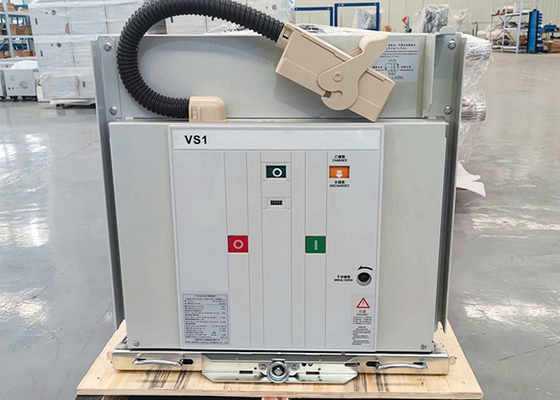

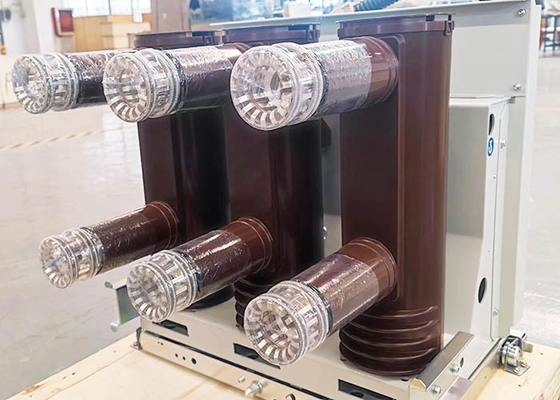

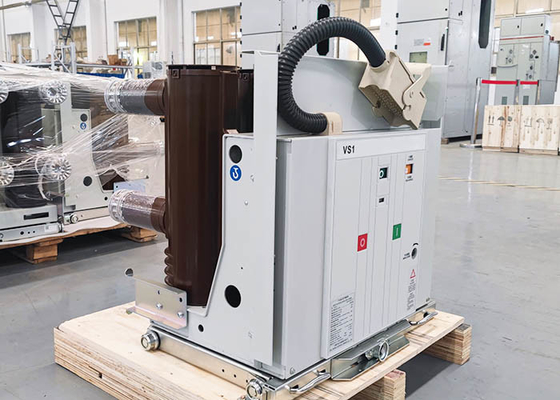

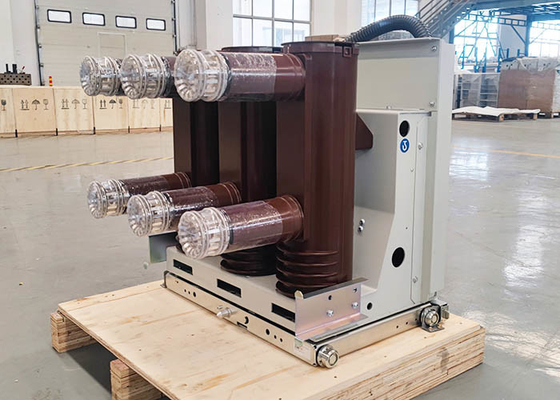

Mô tả VS1-12KV bộ ngắt mạch chân không điện áp cao trong nhà:
Bộ ngắt mạch chân không điện áp cao AC trong nhà Model VS1-12KV là một loại thiết bị đóng cắt điện áp cao toàn diện và hoàn toàn kín, nó có kích thước nhỏ gọn và khối lượng nhỏ.VCB áp dụng cho hệ thống điện có điện áp định mức 7.2~12KV, ba pha và AC 50/60Hz.Nó được áp dụng trong những trường hợp có hoạt động thường xuyên, hoạt động để bảo vệ và điều khiển đường dây và thiết bị điện.Sản phẩm tuân theo GB1984-2003, IEC56, , JB3855-1996 và DL/T403-1999 và vượt qua bài kiểm tra loại.
Công nghệ & Chi tiết:
Các thông số kỹ thuật:
| Mặt hàng | Đơn vị | Ngày | |||
| Điện áp định mức |
KV |
12 | |||
| Điện áp chịu xung định mức | 75 | ||||
| Điện áp chịu được tần số nguồn ngắn hạn định mức (1 phút) | 42 | ||||
| tần số định mức | Hz | 50 | |||
| Dòng điện ngắn mạch định mức | KA | 20 | 25 | 31,5 | 40 |
| Đánh giá hiện tại | MỘT |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Dòng điện chịu được thời gian ngắn định mức | KA | 20 | 25 | 31,5 | 40 |
| Dòng điện chịu được cao nhất định mức | 50 | 63 | 80 | 100 | |
| Dòng điện ngắn mạch định mức (giá trị cực đại) | 50 | 63 | 80 | 100 | |
| Điện áp chịu được tần số nguồn mạch thứ cấp (1 phút) | V | 2000 | |||
| Trình tự hoạt động định mức | O－0,3S－CO 180S－CO | ||||
| Thời lượng định mức của dòng điện ngắn mạch | S | 4 | |||
|
Dòng điện phá vỡ ngân hàng điện dung đơn/back-to-back được xếp hạng Đặt dòng ngắt |
MỘT | 630/400 (40KA là 800/400) | |||
| Dải tụ điện định mức Dòng khởi động | KA | 12,5 (Tần số≤1000Hz) | |||
| Thời gian mở (điện áp định mức) | bệnh đa xơ cứng | 20～50 | |||
| Thời gian đóng (điện áp định mức) | bệnh đa xơ cứng | 35～70 | |||
| tuổi thọ cơ học | lần | 10000 | |||
| Thời gian ngắt dòng ngắn mạch định mức | lần | 50 (40KA là 30) | |||
| Độ mài mòn tích lũy cho phép của các tiếp điểm động và tĩnh | mm | 3 | |||
| Điện áp hoạt động đóng định mức | v | AC110/220DC110/220 | |||
| Đánh giá mở điện áp hoạt động | v | AC110/220DC110/220 | |||
| Điện áp định mức của động cơ lưu trữ năng lượng | v | AC110/220DC110/220 | |||
| Công suất định mức của động cơ lưu trữ năng lượng | w | 70 | |||
| Thời gian lưu trữ năng lượng | S | ≤15S | |||
| Khoảng cách mở liên hệ | mm | 11±1 | |||
| tiếp xúc đột quỵ | mm | 3,5 ± 1 | |||
| Thời gian thoát liên hệ | bệnh đa xơ cứng | ≤2 (40KA≤3) | |||
|
Đóng mở ba pha sự không đồng nhất |
bệnh đa xơ cứng | ≤2 | |||
| Tốc độ mở trung bình (8 mm phía trước) | bệnh đa xơ cứng | 0,9～1,3 | |||
| Tốc độ đóng trung bình | bệnh đa xơ cứng | 0,5～0,8 (40KA là 0,5～0,9) | |||
| Mở biên độ phục hồi tiếp xúc | bệnh đa xơ cứng | ≤3 | |||
| Điện trở mạch chính | Ω |
≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(trên 2500A) |
|||
| Áp suất tiếp điểm đóng | N | 2400±200 (25KA) | |||
| 3100±248 (31,5KA) 4250±250 (40KA) | |||||
